AD5765CSUZ-REEL7

AD5765CSUZ-REEL7 от Analog Devices

Общее описание

AD5765CSUZ-REEL7 - это высокоточный цифро-аналоговый преобразователь (ЦАП) с разрешением 16 бит от компании Analog Devices. Этот 4-канальный преобразователь предназначен для преобразования двоичных цифровых данных в аналоговые выходные сигналы с высокой точностью.

Преимущества

• Высокая точность: Разрешение 16 бит обеспечивает высокую точность преобразования.
• Низкое временное отклонение: Время установления менее 10 мкс.
• Гибкость интерфейса: Поддержка SPI и DSP интерфейсов для удобной интеграции.
• Высокая надежность: Работа в широком температурном диапазоне от -40°C до 105°C.

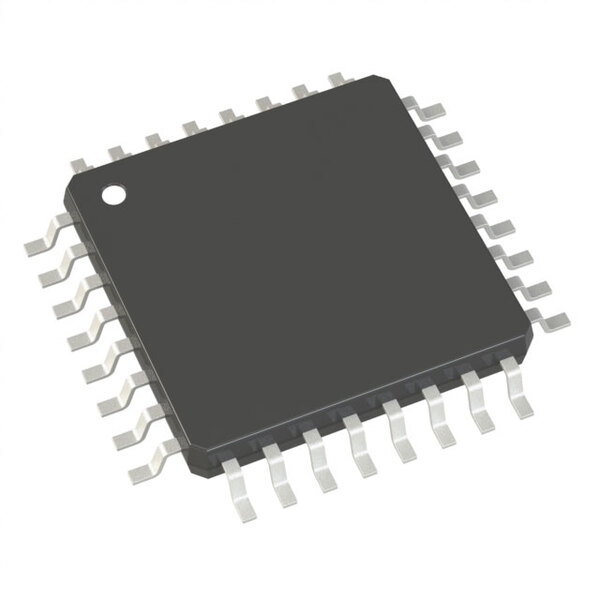

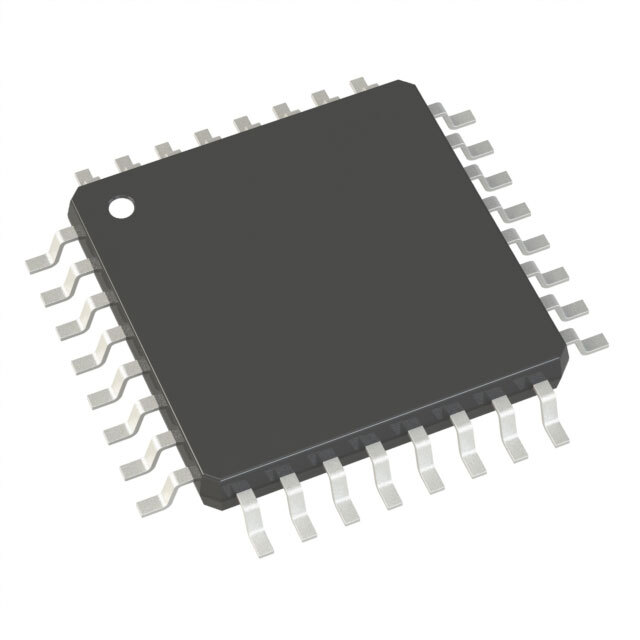

• Компактность: Корпус 32-TQFP (7x7) обеспечивает компактность при монтаже на печатную плату.

Недостатки

• Входные напряжения строго ограничены диапазонами питания, что требует дополнительной стабилизации источников напряжения.
• Не включает встроенные опорные напряжения, что требует использования внешнего источника опорного напряжения.

Типовое использование

• Промышленные автоматизированные системы: Применяется в системах управления и мониторинга различного оборудования.
• Автоматизированные тестовые системы: Используется для высокоточного тестирования и измерений.
• Медицинские приборы: Применяется в медицинском оборудовании для точного управления процессами.
• Сигналогенераторы: Используется для генерации точных аналоговых сигналов в различных устройствах.

Рекомендации по применению

• Источник питания: Для достижения наилучших результатов рекомендуется использовать стабилизированные источники питания напряжением 5V (аналоговая часть) и 2.7V~5.25V (цифровая часть).
• Стабилизация температуры: При работе в условиях с широким диапазоном температур рекомендуется использовать дополнительные меры для термостабилизации компонентов.
• Шумоподавление: В схемах необходимо предусматривать фильтры для минимизации помех в цепях питания и управления.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 4
• Время установления сигнала: 10 мкс
• Тип выхода: Буферизированное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговая часть: 5V
• Напряжение питания, цифровая часть: 2.7V ~ 5.25V
• Точность нелинейности (INL): ±1 LSB (максимум)
• Архитектура: R-2R
• Температурный диапазон эксплуатации: -40°C ~ 105°C
• Корпус: 32-TQFP (7x7)
• Тип монтажа: Поверхностный (Surface Mount)

Возможные аналоги

• AD5629RBRUZ от Analog Devices
• MCP4922-E/P от Microchip Technology
• DAC8568ICRT от Texas Instruments

Следуя этим рекомендациям, вы сможете максимально эффективно использовать потенциал AD5765CSUZ-REEL7 в ваших проектах.
