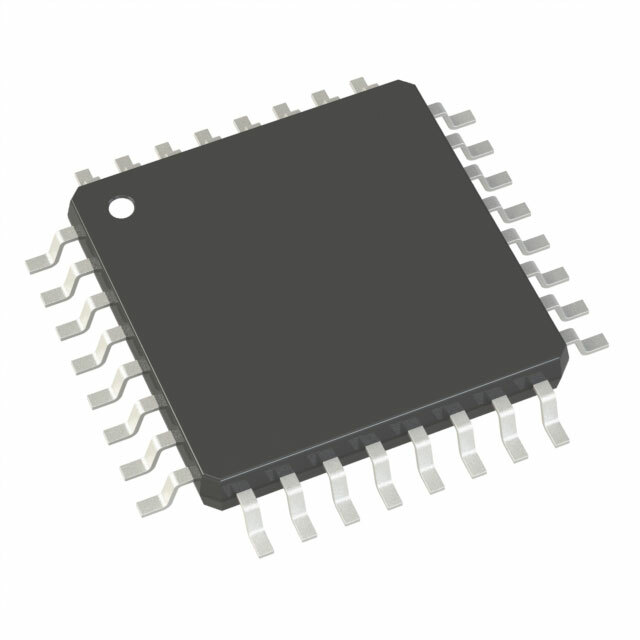

AD5764SSUZ-EP-RL7

AD5764SSUZ-EP-RL7 от Analog Devices

Общее описание

AD5764SSUZ-EP-RL7 — это 16-разрядный ЦАП (Цифровой-аналоговый преобразователь) с четырьмя независимыми выходами. Разработан компанией Analog Devices и предназначен для высокоточных операций. Устройство характеризуется высокой производительностью и надежностью, что делает его идеальным для различных промышленных и военных приложений.

Преимущества

• Высокая точность: Благодаря разрядности в 16-бит устройство обеспечивает высокую точность преобразования.
• Многоканальность: Четыре независимых выхода позволяют использовать компонент в многозадачных системах.
• Широкий диапазон напряжений питания: Поддерживает широкий диапазон напряжений питания, что делает его универсальным в использовании.
• Интерфейс SPI: Обеспечивает простую и эффективную связь с микроконтроллерами и другими цифровыми устройствами.
• Прочный корпус TQFP: Удобный для монтажа и устойчивый к механическим воздействиям корпус.

Недостатки

• Цена: Высокая точность и многофункциональность могут увеличить стоимость устройства по сравнению с менее точными аналогами.
• Сложность интеграции: Требует тщательной настройки и калибровки для достижения максимальной производительности.

Типовое использование

• Промышленные системы управления
• Военные и авиационные системы
• Оборудование для испытаний и измерений
• Медицинские приборы
• Робототехника

Рекомендации по применению

• Строгие требования к точности: Убедитесь, что калибровка проведена правильно для достижения высокой точности.
• Экранирование и заземление: Рекомендуется использовать экранирование и правильное заземление для минимизации электромагнитных помех.
• Выбор источника питания: Убедитесь, что выбранный источник питания соответствует спецификациям устройства для надежной работы.

Основные технические характеристики

• Разрядность: 16 бит
• Количество выходов: 4
• Время установления: 10 мкс
• Тип выходов: Буферированные напряженческие
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналог): ±11.4В ~ 16.5В
• Напряжение питания (цифровое): 2.7В ~ 5.25В
• ИНЛ/DNL (LSB): ±2 (Макс), ±1 (Макс)
• Архитектура: R-2R
• Рабочая температура: -55°C ~ 125°C
• Корпус/размер: 32-TQFP
• Тип монтажа: Поверхностный (SMT)

Возможные аналоги

• AD5664RBCPZ-2-RL7 от Analog Devices
• DAC8564IPW от Texas Instruments
• MCP4728A0T-E/UN от Microchip Technology

Заключение

AD5764SSUZ-EP-RL7 — это высокоточный и надежный ЦАП для профессиональных применений. Если вам нужен компонент с высокой точностью и многоканальностью, это устройство — отличный выбор для ваших проектов.
