AD5760BCPZ от Analog Devices

Общее описание

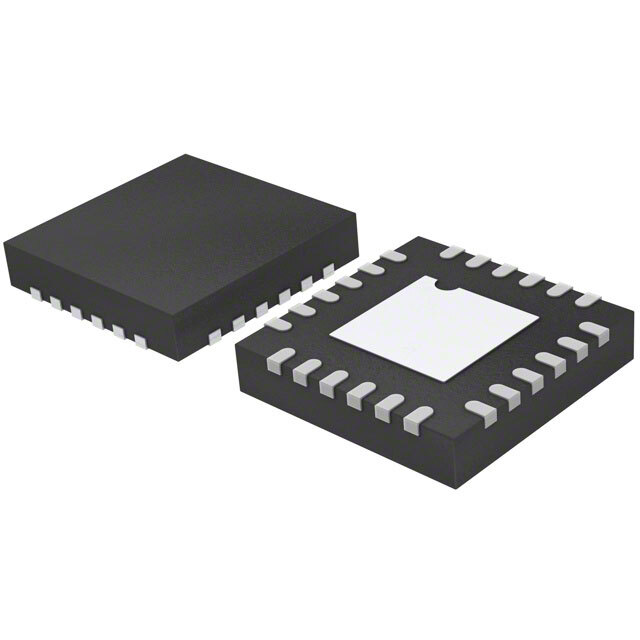

AD5760BCPZ - это 16-битный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Он обеспечивает высокоточное преобразование цифрового сигнала в аналоговый и предназначен для использования в различных приложениях, требующих высокой точности. ЦАП выполнен в корпусе 24-LFCSP-VQ размером 4х5 мм.

Преимущества

• Высокая точность: Сохраняет высокую точность благодаря 16-битному разрешению и низкому уровню неравномерности (INL/DNL).
• Широкий диапазон питания: Поддерживает аналоговое питание от 7.5V до 16.5V и цифровое питание от 2.7V до 5.5V.
• Универсальная совместимость: Поддержка интерфейсов SPI и DSP обеспечивает широкий спектр возможностей для интеграции.
• Малое время установления: Обеспечивает быстрое время установления – типично 3.5 мкс.

Недостатки

• Без буферизации: Выходное напряжение не буферизировано, что может потребовать дополнительных схем для некоторых применений.
• Внешний опорный источник: Требуется внешний источник опорного напряжения, что может усложнить дизайн схемы.

Типовое использование

• Прецизионные измерительные системы.
• Системы управления и автоматизации.
• Промышленные приборы и датчики.
• Медицинское оборудование.
• Аудио и видео обработка.

Рекомендации по применению

• Оптимизация точности: Используйте качественные внешние опорные напряжения для максимизации точности.
• Защита от шума: Свяжите выводы питания с конденсаторами для фильтрации шума.
• Правильная разводка: Убедитесь в корректной разводке печатной платы, чтобы минимизировать влияние электромагнитных помех.

Технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 1
• Время установления: 3.5 мкс (типично)
• Тип выходного сигнала: Напряжение (не буферизированное)
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналог: 7.5V ~ 16.5V, -2.5V ~ 16.5V
• Напряжение питания, цифровое: 2.7V ~ 5.5V
• INL/DNL (LSB): ±2 (максимум), ±1 (максимум)
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C ~ 125°C
• Корпус: 24-VFQFN Exposed Pad, CSP
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5686RBCPZ-RL7 от Analog Devices
• LTC2704CUF-16#PBF от Linear Technology
• MCP4922-E/MF от Microchip Technology

Примечание: Для получения наилучших результатов следуйте рекомендациям производителя и используйте качественные компоненты.
