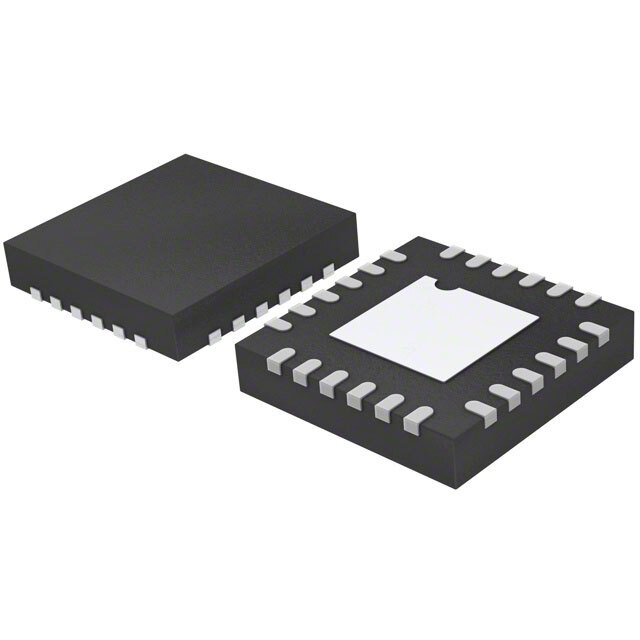

AD5760BCPZ-REEL7

AD5760BCPZ-REEL7 от Analog Devices

Общее описание

AD5760BCPZ-REEL7 – это высокоточный 16-битный цифро-аналоговый преобразователь (DAC) производства компании Analog Devices. Преобразователь предназначен для выполнения точных аналоговых выходных сигналов и обладает улучшенными характеристиками по различным параметрам.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность преобразования цифровых сигналов в аналоговые.
• Широкий диапазон напряжений питания: Поддерживает напряжение питания от 7.5В до 16.5В для аналоговой части и от 2.7В до 5.5В для цифровой части.
• Быстрое время установления: Время установления составляет всего 3.5 мкс, что позволяет достигать высоких скоростей обновления выходного сигнала.
• Компактный корпус: Устройство выполнено в компактном корпусе типа 24-LFCSP-VQ (4x5), что удобно для монтажа на печатную плату.

Недостатки

• Высокая стоимость по сравнению с менее точными DAC.
• Требовательность к внешним компонентам для обеспечения точности и стабильности работы.

Типовое использование

• Прецизионные измерительные системы
• Медицинская аппаратура
• Автоматизация тестирования и измерения
• Промышленные процессы управления
• Системы телекоммуникаций

Рекомендации по применению

1. Обеспечьте высококачественное напряжение питания для достижения наилучших характеристик прибора.
2. Используйте экранирование и фильтрацию для уменьшения электромагнитных помех и шумов.
3. Подключайте внешние опорные напряжения для стабилизации и точности сигнала.

Основные технические характеристики

• Количество бит: 16
• Количество преобразователей D/A: 1
• Время установления: 3.5 мкс (типичное)
• Тип выхода: Напряжение - небуферированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 7.5В - 16.5В, -2.5В - 16.5В
• Напряжение питания, цифровое: 2.7В - 5.5В
• INL/DNL (LSB): ±2 (Максимум), ±1 (Максимум)
• Архитектура: R-2R
• Температурный диапазон: -40°C - 125°C
• Корпус / Габариты: 24-CSP-VQFN

Возможные аналоги

• AD5620BRJZ-500RL7 - 12-битный DAC от Analog Devices, более экономичный вариант с меньшим разрешением.
• DAC8830IDR от Texas Instruments - высокоточный 16-битный DAC, подходящий для аналогичных применений.
• MAX5216MEVKIT# от Maxim Integrated - комплект для оценки 16-битного DAC с похожими характеристиками.

Этот 16-битный цифро-аналоговый преобразователь предоставляет высокую точность и быстродействие, что делает его идеальным выбором для критически важных приложений, требующих высоких стандартов.
