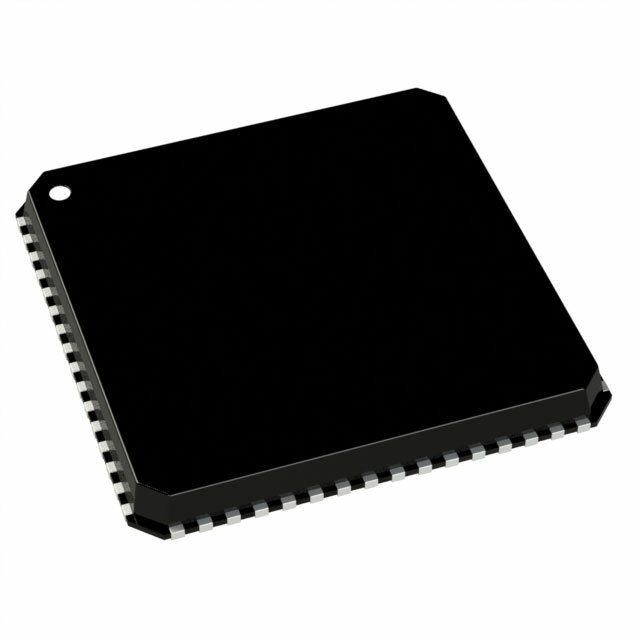

AD5755BCPZ-REEL7

AD5755BCPZ-REEL7 от Analog Devices

Общее описание

AD5755BCPZ-REEL7 – это цифровой аналоговый преобразователь (ЦАП) с разрядностью 16 бит, предназначенный для высокоточных промышленных применений. Устройство имеет четыре канала и поддерживает широкий диапазон входных и выходных напряжений, что делает его идеальным для применения в системах управления и измерения.

Преимущества

• Высокая разрядность: ЦАП на 16 бит позволяет добиться высокой точности и разрешения, необходимого для точных аналоговых выходов.
• Многоканальный: Наличие четырех каналов позволяет интегрировать несколько выходов в одну схему, уменьшая потребность в дополнительных компонентах.
• Гибкость источника опорного напряжения: Поддержка как внешнего, так и внутреннего опорного напряжения обеспечивает гибкость в проектировании схем.
• Широкий диапазон питания: Поддержка напряжений от 9В до 33В для аналогового источника питания и от 2.7В до 5.5В для цифрового источника питания.
• Удобный интерфейс: Подключение через интерфейсы SPI и DSP упрощает интеграцию с микроконтроллерами и цифровыми системами.

Недостатки

• Высокая стоимость: Из-за своих высоких характеристик и мультиканальности может быть дороже простых ЦАПов.
• Требовательность к точности: Высокая точность подразумевает необходимость тщательного подхода к проектированию для минимизации ошибок и шума.

Типовое использование

• Промышленные системы управления и автоматизации
• Прецизионные измерительные системы
• Медицинская электроника
• Тестовое и измерительное оборудование

Рекомендации по применению

1. Питание: Убедитесь, что источники питания соответствуют требованиям AD5755BCPZ-REEL7 (аналоговое: 9В ~ 33В, цифровое: 2.7В ~ 5.5В).
2. Опорное напряжение: Используйте внутренний или внешний опорный источник в зависимости от требуемой точности и стабильности.
3. Разводка: Обратите внимание на правильность подключения выводов для минимизации шумов и перекрестных помех.
4. Интерфейс: Правильно настройте интерфейсы SPI и DSP для надежной передачи данных.

Основные технические характеристики

• Разрядность: 16 бит
• Количество преобразователей ЦАП: 4
• Время установления: 18 мкс
• Тип выхода: Напряжение - буферизированный, ток - небуферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Опорное напряжение: Внешнее, внутреннее
• Напряжение питания, аналоговое: 9В ~ 33В, -10.8В ~ 26.4В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• Коэффициент нелинейности (INL): ±1 LSB (макс)
• Архитектура: R-2R
• Температура эксплуатации: -40°C ~ 105°C
• Корпус: 64-LFCSP-VQ (9x9)

Возможные аналоги

• AD5664R от того же производителя – аналог для приложений с меньшими требованиями к точности (12-битный ЦАП).
• MAX5318 от Maxim Integrated – 16-битный, 4-канальный ЦАП с аналогичными характеристиками.

AD5755BCPZ-REEL7 от Analog Devices идеально подходит для высокоточных многоканальных приложений, требующих высокой надежности и точности.
