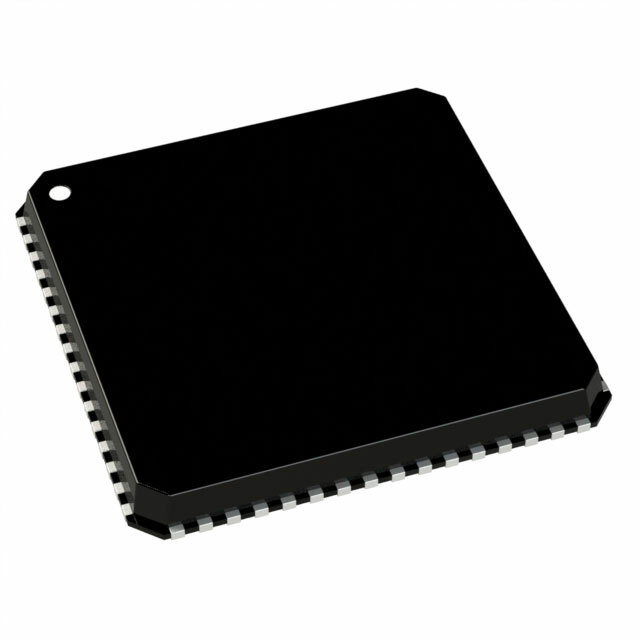

Цифро-аналоговый преобразователь AD5755ACPZ от Analog Devices

Общее описание

AD5755ACPZ — это высокопроизводительный 16-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он предназначен для работы в приложениях, требующих точного и стабильного формирования аналогового сигнала на основе цифрового входного сигнала. Микросхема включает четыре независимых ЦАП, выходы которых могут быть настроены на напряжение или ток.

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает высокую точность преобразования сигнала.
• Гибкость в использовании: Возможность работы как в режиме напряжения, так и в режиме тока.
• Быстрое время установления: Время установления составляет всего 18 мкс.
• Высоковольтный аналоговый выход: Поддержка выходного напряжения до 33 В.
• Малые габариты: Упаковка 64-LFCSP-VQ (9x9) подходит для высокой плотности монтажа.

Недостатки

• Специфические требования к питанию: Требуются два разных источника питания (аналоговый и цифровой).
• Небольшая сложность в интеграции: Требуется продвинутое знание работы с SPI-интерфейсом.

Типовое использование

• Автоматизация и управление процессами: Применение в промышленных контроллерах и системах управления.
• Телекоммуникация: В системах связи для преобразования цифровых сигналов в аналоговые.
• Медицинская техника: В медицинских приборах для формирования точных аналоговых сигналов.
• Аудио и видео системы: Для высококачественного преобразования сигнала в мультимедийных устройствах.

Рекомендации по применению

• Оснастите плату хорошими схемами развязки питания, чтобы минимизировать шумы и помехи.
• Используйте внешние компоненты с низким уровнем дрейфа и высокими характеристиками стабильности.
• Настраивайте интерфейс SPI или DSP в соответствии с характеристиками устройства, чтобы обеспечить точную передачу данных и управления.

Основные технические характеристики

• Количество бит: 16
• Количество ЦАП: 4
• Время установления: 18 мкс
• Тип выхода: Напряжение (Buffered), Ток (Unbuffered)
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговое: 9В ~ 33В, -10.8В ~ 26.4В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• ИНЛ/ДНЛ (LSB): ±1 (макс)
• Архитектура: R-2R
• Температурный диапазон: -40°C ~ 105°C
• Корпус / тип упаковки: 64-VFQFN Exposed Pad, CSP
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5781 — тоже от Analog Devices, 18-битный ЦАП с высокой точностью.
• DAC8565 — 16-битный, 4-канальный ЦАП от Texas Instruments.

Изучая возможности и характеристики AD5755ACPZ, можно прийти к выводу, что данная микросхема идеально подойдет для приложений, требующих высокой точности и стабильности преобразования сигнала.
