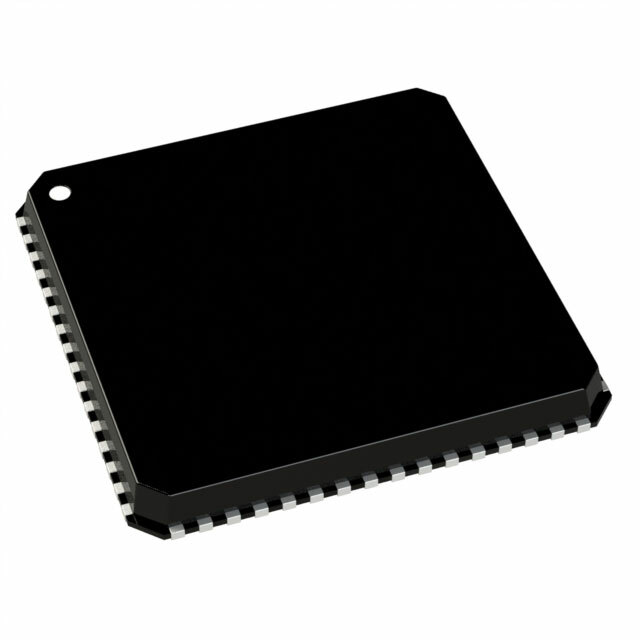

AD5755-1ACPZ-REEL7

AD5755-1ACPZ-REEL7

Общее описание

AD5755-1ACPZ-REEL7 — это 16-битный цифрово-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он предназначен для конвертирования цифровых сигналов в аналоговые с высоким разрешением и точностью. Данный компонент отличается широким диапазоном входного напряжения и интегрированным выходным буфером, что делает его идеальным выбором для разнообразных приложений.

Преимущества

• Высокое разрешение: 16 бит обеспечивает высокую точность преобразования.
• Несколько выходов: Поддержка до 4 аналоговых выходов для многоканальных приложений.
• Широкий диапазон напряжений: Поддержка аналогового питания до 33 В и цифрового питания до 5.5 В.
• Интегрированные функции: Встроенные внутренние опорные напряжения и буферные усилители.
• Низкое энергопотребление: Оптимизированное энергопотребление для мобильных и стационарных применений.

Недостатки

• Высокая стоимость: Может быть дороже по сравнению с менее точными альтернативами.
• Сложность проектирования: Требует внимательного подхода при интеграции в сложные схемы из-за множества функций.

Типовое использование

• Промышленные автоматизированные системы управления
• Медицинские приборы и оборудование
• Тестовое и измерительное оборудование
• Аудио и видео аппаратура
• Прецизионные научные и исследовательские инструменты

Рекомендации по применению

1. Питание:
   • Аналоговое питание (AVDD) в диапазоне от 9 В до 33 В.
   • Цифровое питание (DVDD) в диапазоне от 2.7 В до 5.5 В.
2. Стабильные источники опорного напряжения: Используйте внешние или внутренние источники опорного напряжения для повышения точности.
3. Управление и интерфейсы: Используйте SPI или DSP для обмена данными с ЦАП.
4. Температурный диапазон: Рабочая температура от -40 °C до +105 °C, что делает его подходящим как для промышленных, так и для коммерческих приложений.

Основные технические характеристики

• Разрядность: 16 бит
• Количество D/A преобразователей: 4
• Время установления: 18 µs
• Тип выхода: Токовый, не буферизированный
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания, аналоговое: 9 В ~ 33 В, -10.8 В ~ 26.4 В
• Напряжение питания, цифровое: 2.7 В ~ 5.5 В
• Линейность (INL/DNL): ±0.006, ±11 LSB
• Архитектура: R-2R
• Температура рабочая: -40°C ~ 105°C
• Корпус/пакет: 64-LFCSP-VQ (9x9)

Возможные аналоги

• AD5645RBRUZ — ЦАП с 14-битным разрешением от Analog Devices.
• DAC811P — 16-битный ЦАП от Texas Instruments.
• MCP4922 — сравнительно недорогой 12-битный ЦАП от Microchip Technology.

Используя AD5755-1ACPZ-REEL7 в ваших разработках, вы получаете высококачественный и надежный компонент для преобразования цифровых сигналов в аналоговые с высокой точностью и производительностью.
