AD5754RBREZ

AD5754RBREZ от Analog Devices

Общее описание

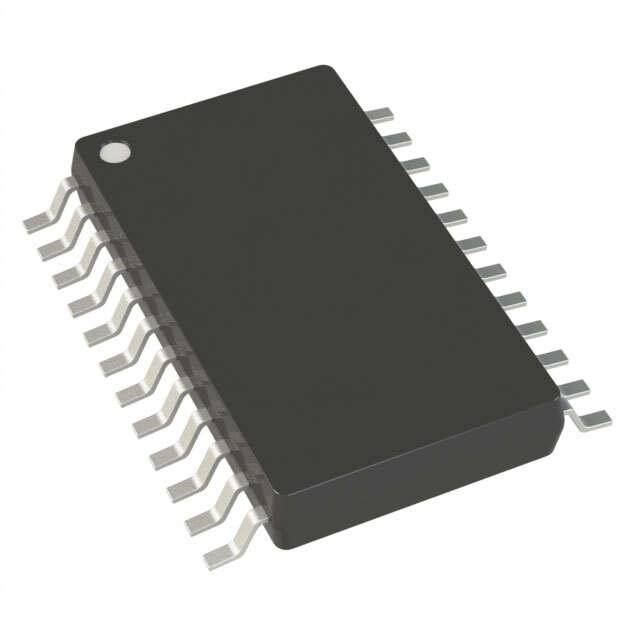

AD5754RBREZ от Analog Devices представляет собой цифрово-аналоговый преобразователь (DAC) с разрешением 16 бит и 4 каналами. Этот преобразователь ориентирован на профессиональное использование и оснащен выходами с напряжением. AD5754RBREZ выполнен в корпусе 24-TSSOP-EP, что обеспечивает его компактность и удобство монтажа на печатную плату.

Преимущества

• Высокое разрешение: 16-битный DAC обеспечивает высокую точность преобразования.
• Четыре канала: Возможность работы с четырьмя отдельными каналами делает его идеальным для многозадачных систем.
• Широкий диапазон напряжения питания: Поддержка аналогового напряжения питания от ±4.5V до ±16.5V и цифрового от 2.7V до 5.5V.
• Высокая скорость: Время установления сигнала составляет всего 12µs.
• Компактные размеры: Корпус 24-TSSOP-EP позволяет использовать компонент в плотных монтажных схемах.

Недостатки

• Цена: Может быть дороже аналогов при использовании в массовых продуктах.
• Требование к внешним компонентам: Добавление внешнего источника опорного напряжения может быть необходимо для некоторых применений.

Типовое использование

• Промышленные автоматизированные системы управления
• Тестовое и измерительное оборудование
• Медицинское оборудование
• Аудиосистемы профессионального уровня
• Системы управления процессами

Рекомендации по применению

• Для достижения максимальной точности рекомендуется использование высококачественного внешнего источника опорного напряжения.
• Обеспечьте защиту от перенапряжения и других электрических помех для обеспечения стабильной работы.
• Используйте подходящий метод монтажа для эффективного отвода тепла от компонента, так как 24-TSSOP-EP корпус имеет встроенную теплоотводящую площадку.

Основные технические характеристики

• Разрешение: 16 бит
• Количество преобразователей: 4
• Время установления: 12µs
• Тип выхода: Напряжение - Буферизированный
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговое: ±4.5V ~ 16.5V
• Напряжение питания, цифровое: 2.7V ~ 5.5V
• Точность (INL/DNL): ±16 (Макс), ±1 (Макс)
• Архитектура: String DAC
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 24-TSSOP (4.40 мм Ширина) с теплоотводящей площадкой (EP)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5544ARUZ от Analog Devices
• DAC8564IPW от Texas Instruments
• MCP4728-E/UN от Microchip Technology

AD5754RBREZ - это высокоточный и надежный DAC, идеально подходящий для сложных применений, требующих многоканального преобразования. Благодаря своим характеристикам и возможностям он станет отличным выбором для профессиональных систем.
