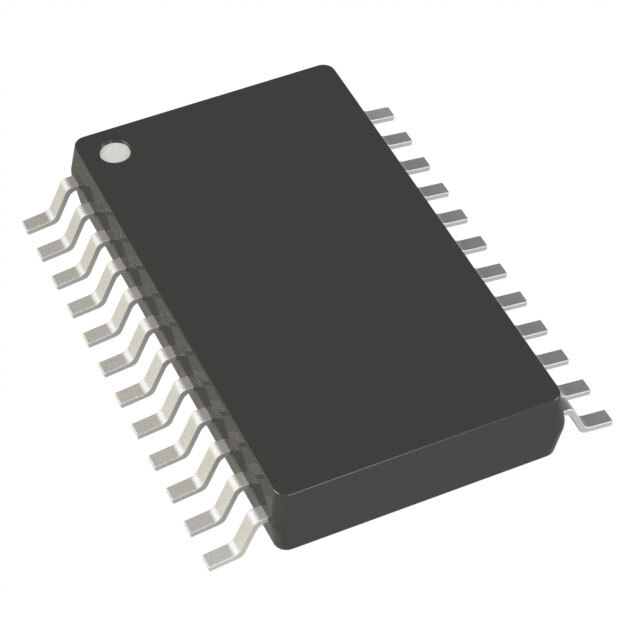

AD5754AREZ

Цифро-аналоговый преобразователь (ЦАП) AD5754AREZ

Общее описание

AD5754AREZ - это высокопроизводительный 16-битный четырехканальный цифро-аналоговый преобразователь (ЦАП) с интерфейсом SPI от компании Analog Devices. Устройство разработано для обеспечения высокоточного преобразования цифровых сигналов в аналоговые с использованием технологии iCMOS®.

Преимущества

• Высокое разрешение: 16-битное разрешение обеспечивает высокую точность преобразования.
• Многоканальность: Наличие четырех независимых каналов позволяет использовать одно устройство для многозадачных систем.
• Высокая скорость: Время установления сигнала составляет всего 12 мкс.
• Гибкость в питании: Широкий диапазон напряжений питания для аналоговых и цифровых частей (от ±4.5 В до 16.5 В для аналоговых и от 2.7 В до 5.5 В для цифровых).
• Надежность: Поставляется в компактном корпусе 24-TSSOP-EP, который обеспечивает надежное крепление и хорошую теплопроводность.

Недостатки

• Стоимость: Высокая точность и производительность могут привести к повышенной стоимости устройства по сравнению с менее точными аналогами.
• Требование к внешнему источнику опорного напряжения: Требуется внешний источник опорного напряжения, что может усложнить схему.

Типовое использование

• Промышленная автоматизация: Управление режимом работы различных устройств.
• Медицинское оборудование: Прецизионные устройства измерения и диагностики.
• Телекоммуникации: Преобразование и обработка сигналов.
• Автоматизация тестирования: Устройства тестирования и измерения, требующие точного управления.

Рекомендации по применению

1. Интерфейс SPI: Используйте стабильный и надежный мастер SPI для правильного обмена данными с ЦАП.
2. Фильтрация питания: Рекомендуется использовать фильтры для стабилизации питающих напряжений.
3. Рассеивание тепла: Продумайте систему охлаждения и отвода тепла, учитывая особенности корпуса 24-TSSOP-EP.
4. Защита от помех: Минимизируйте влияние электромагнитных помех на точность преобразования путем применения экранирующих и заземляющих методов.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 4
• Время установления: 12 μс
• Тип выхода: Буферизированный (напряжение)
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): ±4.5 В до 16.5 В
• Напряжение питания (цифровое): 2.7 В до 5.5 В
• ИНЛ/ДНЛ (LSB): ±16 (макс.), ±1 (макс.)
• Рабочая температура: -40°C до 85°C
• Корпус: 24-TSSOP (0.173", 4.40 мм ширина) с теплоотводящей подложкой
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD5668BRUZ-2 от Analog Devices
• DAC8568ICDGSR от Texas Instruments
• MCP4922-E/ML от Microchip Technology
• MAX5251BCAP+T от Maxim Integrated

Эти характеристики и рекомендации помогут вам выбрать и эффективно использовать AD5754AREZ в вашем проекте.
