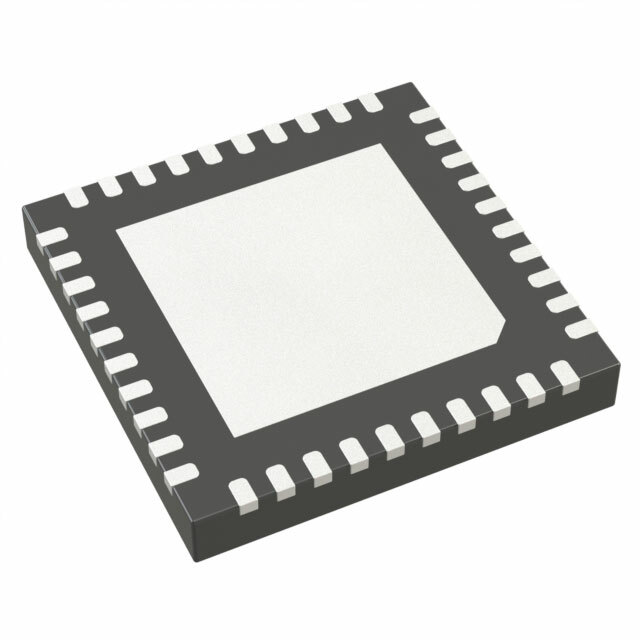

AD5753BCPZ

AD5753BCPZ от Analog Devices

Общее описание

AD5753BCPZ - это высокопроизводительный одноканальный ЦАП с напряженным выходом, разработанный компанией Analog Devices. Это устройство поддерживает широкий диапазон форматов вывода, включая токовый выход и напряжение, и доступно в компактном корпусе LFCSP-40 (6x6 мм).

Преимущества

• Высокая точность: 16-битный ЦАП обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Универсальность: Поддержка как напряженного, так и токового выхода позволяет использовать AD5753 в различных применениях.
• Компактность: Корпус LFCSP-40 экономит место на плате.
• Энергосбережение: Низкое энергопотребление и возможность работы от различных напряжений питания.

Недостатки

• Сложность интеграции: Требует тщательности при проектировании схемы и программировании.
• Стоимость: Может быть более дорогим по сравнению с менее точными ЦАП.

Типовое использование

• Автоматизация производства: Контроль промышленных процессов.
• Медицинское оборудование: Преобразование сигналов для медицинских приборов.
• Тестирование и измерение: Применение в измерительных системах.
• Аналого-цифровые преобразователи: В различных устройствах, где требуется преобразование сигнала.

Рекомендации по применению

• Используйте внешние фильтры для устранения шумов в аналоговых схемах.
• Для достижения наилучшей точности выхода следите за стабильностью напряжения питания.
• Помните о правильном конструктивном расположении компонентов на плате для минимизации помех.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 20 мкс
• Тип выхода: напряжение - буферизованное, ток - небуферизованное
• Интерфейс данных: поддержка DSP, MICROWIRE™, QSPI™, и SPI™
• Тип опорного источника: Внешний или внутренний
• Напряжение питания (аналог): -30 В ~ 0 В, 5 В ~ 33 В
• Напряжение питания (цифров): 1.71 В ~ 5.5 В
• Стабильность (INL/DNL): ±0.006, ±1 (макс)
• Архитектура: R-2R
• Температура эксплуатации: -40°C ~ 115°C
• Корпус/габарит: 40-VFQFN, LFCSP (6x6 мм)

Возможные аналоги

• DAC8734 от Texas Instruments
• MAX5316 от Maxim Integrated
• LTC2655 от Linear Technology

Учитывая все преимущества и характеристики AD5753BCPZ, этот компонент идеально подходит для высокоточных и надежных приложений, где требуется высокое качество аналогового выхода.
