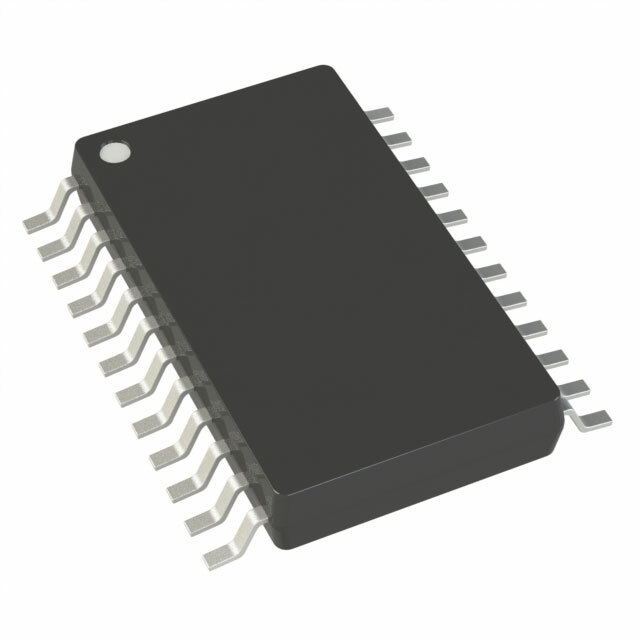

AD5752RBREZ

ЦАП AD5752RBREZ от Analog Devices

Общее описание

AD5752RBREZ – это 16-битный цифровой аналоговый преобразователь (ЦАП) от компании Analog Devices, предназначенный для высокоточных промышленных приложений. Он предлагает возможность работы в условиях широкого диапазона температур и высокую точность преобразования. Этот ЦАП является частью серии iCMOS®, что обеспечивает его надежность и высокую производительность.

Преимущества

• Высокая точность: 16-битная резолюция обеспечивает превосходную точность выходного сигнала.
• Универсальность в питании: Поддержка аналогового питания в диапазоне от ±4.5В до ±16.5В и цифрового - от 2.7В до 5.5В.
• Быстрое время установки: Время установки всего 12µs для быстрой и точной работы.
• Широкий температурный диапазон: Рабочая температура от -40°C до 85°C, что делает его подходящим для использования в экстремальных условиях.
• Простой интерфейс управления: Совместимый с SPI и DSP интерфейсами для легкой интеграции с другими устройствами.

Недостатки

• Требует внешнего опорного напряжения: Для обеспечения максимально точных выходных сигналов требуется высокостабильное внешнее опорное напряжение.
• Требует сложной схемотехники: Необходимы хорошие знания в проектировании электрических схем для правильной работы ЦАП.

Типовое использование

• Промышленные автоматизированные системы
• Системы управления процессами
• Тестовое и измерительное оборудование
• Медицинские приборы
• Прецизионные источники питания

Рекомендации по применению

• Убедитесь, что рабочее напряжение и температура соответствуют указанным в характеристиках
• Используйте высокостабильные источники опорного напряжения для достижения максимальной точности
• Для устранения шумов и помех на выходах используйте соответствующие фильтры

Основные технические характеристики

• Разрядность: 16 бит
• Число D/A преобразователей: 2
• Время установки: 12µs
• Тип выхода: Напряжение - буферизованное
• Интерфейс данных: SPI, DSP
• Тип опоры: Внешняя, Внутренняя
• Напряжение питания, аналоговое: ±4.5В ~ ±16.5В
• Напряжение питания, цифровое: 2.7В ~ 5.5В
• INL/DNL (LSB): ±16 (макс), ±1 (макс)
• Архитектура: Струйный ЦАП (String DAC)
• Рабочая температура: -40°C ~ 85°C
• Корпус/Тип монтажа: 24-TSSOP (0.173", 4.40 мм в ширину), с экранирующей подложкой (Exposed Pad)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5422BRUZ – также от Analog Devices, имеет схожие параметры и функции.
• MCP4922-E/MS – 12-битный двойной ЦАП от Microchip Technology, если 16-битная точность не требуется.

Этот компонент отлично подходит для различных промышленных применений, требующих высокой точности и стабильности.
