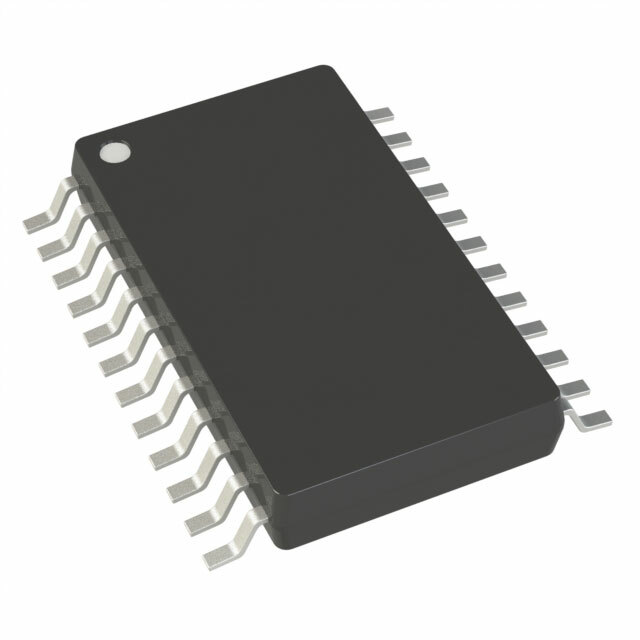

AD5752AREZ

AD5752AREZ от Analog Devices

Общее описание

AD5752AREZ – это высокоточный 16-битный ЦАП (цифро-аналоговый преобразователь) от Analog Devices, предназначенный для преобразования цифрового сигнала в аналоговый. Этот компонент способен генерировать два независимых аналоговых выходных сигнала и поддерживает широкий диапазон напряжений питания. Его малое энергопотребление и высокая точность делают его идеальным для применения в различных областях, таких как промышленная автоматизация, управление процессами и системы тестирования.

Преимущества

• Высокая точность: Обеспечивает выходной сигнал с разрешением до 16 бит.
• Низкое энергопотребление: Подходит для применения в энергоэффективных устройствах.
• Два независимых выхода: Возможность одновременного управления двумя каналами.
• Широкий диапазон напряжений питания: Поддерживает диапазоны ±4.5V ~ 16.5V (аналоговая часть) и 2.7V ~ 5.5V (цифровая часть).

Недостатки

• Требует дополнительного внешнего опорного напряжения для корректной работы.
• Не обладает дифференциальным выходом, что может ограничить его применение в некоторых специализированных задачах.

Типовое использование

• Промышленная автоматизация: Управление исполнительными механизмами и датчиками.
• Управление процессами: Работа в системах мониторинга и контроля.
• Измерительные и тестовые системы: Преобразование цифровых сигналов в аналоговые для точного измерения параметров.

Рекомендации по применению

• Используйте стабилизированные источники питания для предотвращения паразитных влияний на выходной сигнал.
• Обеспечьте правильное термальное управление, особенно при работе в условиях экстремальных температур.
• Подключите внешний опорный источник напряжения с высокой стабильностью для обеспечения максимальной точности и линейности выходного сигнала.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 2
• Время установления: 12 мкс
• Тип выхода: Напряжение – Буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговая часть: ±4.5V ~ 16.5V
• Напряжение питания, цифровая часть: 2.7V ~ 5.5V
• ИНЛ/ДНЛ (LSB): ±16 (Макс.), ±1 (Макс.)
• Архитектура: Лестничная схема
• Рабочая температура: -40°C ~ 85°C
• Корпус: 24-TSSOP-EP (0.173", 4.40мм в ширину)

Возможные аналоги

• AD5762R от Analog Devices: ЦАП с аналогичными характеристиками, но с интегрированным опорным напряжением и некоторыми расширенными функциями.
• DAC8562 от Texas Instruments: Широкодиапазонный 16-битный ЦАП с двумя выходами и интегрированным прецизионным опорным напряжением.

Заключение

AD5752AREZ – это высококачественный и точный 16-битный ЦАП, идеально подходящий для применения в различных точных и ответственных задачах. Благодаря своим характеристикам, он предлагает гибкость и надежность, необходимые для современных промышленных и измерительных систем.
