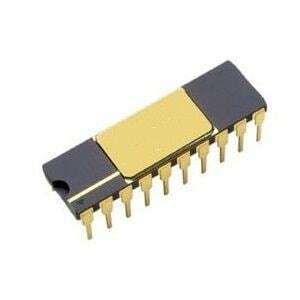

AD573KD

Описание компонента AD573KD от Analog Devices

Общее описание: AD573KD - это 10-битный аналого-цифровой преобразователь (АЦП) от Analog Devices, предназначенный для точного преобразования аналогового сигнала в цифровой формат. Этот компонент использует последовательное приближение как метод преобразования и подходит для различных применений, где требуется высокая точность и стабильность.

Преимущества:

• Высокая точность преобразования: ±1/2 LSB максимальная ошибка.
• Широкий диапазон рабочих температур: от 0°C до +70°C.
• Устойчивость к температурным изменениям.
• Компактный размер в 20-контактном керамическом корпусе DIP (D-20).

Недостатки:

• Ограниченный диапазон рабочих температур по сравнению с другими моделями (например, AD573SD работает от –55°C до +125°C).
• Требует внешнего источника опорного напряжения для работы.

Типовое использование:

• Промышленное оборудование.
• Медицинская аппаратура.
• Системы управления процессами.
• Измерительные приборы.

Рекомендации по применению:

1. Обеспечьте стабильное опорное напряжение для достижения наилучшей точности.
2. Используйте фильтрацию питания для минимизации шума.
3. Предусмотрите адекватный теплоотвод, чтобы избежать перегрева компонента.

Основные технические характеристики:

• Разрешение: 10 бит.
• Максимальная ошибка: ±1/2 LSB.
• Тип корпуса: 20-контактный керамический DIP (D-20).
• Рабочий температурный диапазон: 0°C до +70°C.

Возможные аналоги:

• AD573SD (расширенный температурный диапазон).
• AD574A (более высокое разрешение).

Этот АЦП идеально подходит для приложений, где необходима высокая точность и надежность в умеренных температурных условиях.
