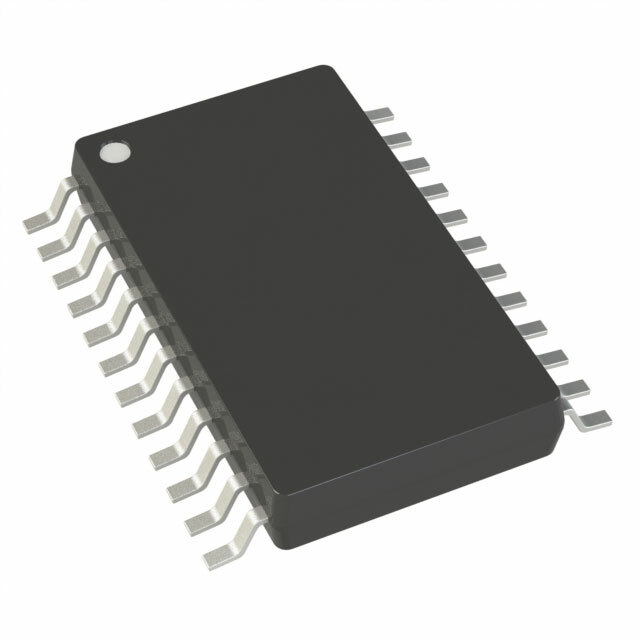

AD5734AREZ

Цифро-аналоговый преобразователь AD5734AREZ от Analog Devices

Общее описание

Цифро-аналоговый преобразователь AD5734AREZ производства Analog Devices представляет собой 14-битный 4-канальный преобразователь, предназначенный для воспроизведения аналогового сигнала из цифрового. Это высокоточное устройство имеет буферизированный выход и использует интерфейс SPI, что делает его идеальным для разнообразных приложений, требующих точного преобразования данных.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высококачественное преобразование с минимальными погрешностями.
• Многоканальность: поддержка 4 канала, что позволяет существенно расширить возможности работы с несколькими сигналами одновременно.
• Буферизированный выход: улучшает качество аналогового сигнала и снижает шумы.
• Широкий диапазон рабочих температур: от -40°C до 85°C, что делает его подходящим для использования в различных условиях.
• Гибкие возможности питания: устройство поддерживает широкий диапазон питающих напряжений как для аналоговой, так и для цифровой части.

Недостатки

• Стоимость: подобные высокоточные устройства могут быть дороже по сравнению с низкобитными аналогами.
• Комплексность: для работы с данным преобразователем требуется определённый уровень знаний в области программирования и электроники.

Типовое использование

• Медицинские приборы: высокоточные измерительные системы, требующие преобразования цифровых данных в аналоговый формат.
• Автоматизация и контроль: системы автоматизации, где требуется высокая точность воспроизведения сигналов.
• Аудиооборудование: используется для высококачественного аудиовыхода в профессиональном оборудовании.
• Телекоммуникации: для преобразования сигналов в телекоммуникационных системах.

Рекомендации по применению

• Использование внешних напряжений: рекомендуется использовать высококачественные источники внешнего опорного напряжения для повышения точности.
• Отвод тепла: при проектировании печатной платы учитывайте необходимость теплоотвода, особенно если устройство работает в верхних пределах температурного диапазона.
• Экранирование и фильтрация: для минимизации влияния шумов на преобразование следует уделять внимание экрану и фильтрации питания.

Основные технические характеристики

• Разрешение: 14 бит
• Количество преобразователей: 4
• Время установления: 12 мкс
• Тип вывода: буферизованный выходной сигнал напряжения
• Интерфейс: SPI, DSP
• Напряжение питания, аналог: ±4,5В ~ 16,5В
• Напряжение питания, цифра: 2,7В ~ 5,5В
• Линейная ошибка интеграции/дифференциации (LSB): ±4 (макс.), ±1 (макс.)
• Корпус: 24-TSSOP (0.173", 4.40mm ширина) с экспонированной площадкой
• Монтаж: поверхностный монтаж (SMT)

Возможные аналоги

• AD5754R: 16-битный, 4-канальный DAC с интегрированным опорным напряжением.
• DAC8564 от Texas Instruments: 16-битный, 4-канальный DAC.
• MCP4725 от Microchip: 12-битный, одноканальный DAC с интерфейсом I^2C (для приложений с менее требовательными характеристиками).

Этот высокоточный ЦАП идеально подходит для приложений, требующих точного преобразования цифровых данных в аналоговые сигналы.
