AD5725BRSZ-1500RL7

AD5725BRSZ-1500RL7 от Analog Devices

Общее описание

AD5725BRSZ-1500RL7 – это высокоэффективный 12-битный цифровой аналоговый преобразователь (DAC) от компании Analog Devices. Компонент обеспечивает отличную точность и быстрое время установления, что делает его идеальным решением для различных приложений, где требуется точное преобразование цифровых сигналов в аналоговые.

Преимущества

• Высокая точность: Обеспечивает ±1 LSB INL/DNL, что соответствует высокому уровню точности в различных приложениях.
• Быстрое время установления: Время установления около 10µs (типично), что позволяет использовать преобразователь в высокоскоростных системах.
• Многофункциональность: Возможность использования нескольких DAC повышает гибкость применения.
• Широкий диапазон напряжений питания: Способность работать при напряжении аналога от 5V до 15V и -15V, и напряжении цифрового интерфейса 5V.

Недостатки

• Не подходит для приложений с дифференциальным выходом: Отсутствие дифференциального выхода может ограничивать использование в некоторых специфических задачах.
• Внешняя справочная ссылка: Требуется внешний источник справочного напряжения, что добавляет дополнительные элементы в схему.

Типовое использование

• Прецизионные управляющие системы.
• Медицинские диагностические приборы.
• Автоматизация и управление технологическими процессами.
• Системы связи и передачи данных.
• Военные и аэрокосмические приложения.

Рекомендации по применению

1. Планирование размещения компонентов на плате: Убедитесь, что AD5725BRSZ-1500RL7 размещен вблизи других компонентов, с которыми он взаимодействует.
2. Монтаж на поверхность: Компонент предназначен для поверхностного монтажа (Surface Mount), что следует учитывать при проектировании и сборке печатной платы.
3. Стабильное напряжение питания: Обеспечьте стабилизированное и фильтрованное напряжение питания для оптимальной работы устройства.
4. Использование внешнего справочного напряжения: Подберите высококачественный источник справочного напряжения, соответствующий требованиям применения.

Основные технические характеристики

• Разрядность DAC: 12 бит.
• Число DAC: 4.
• Время установления: 10µs (типично).
• Тип выхода: Напряжение - буферизированный.
• Дифференциальный выход: Нет.
• Интерфейс данных: Параллельный.
• Тип справочной ссылки: Внешний.
• Напряжение питания (аналоговое): 5V до 15V, -15V.
• Напряжение питания (цифровое): 5V.
• INL/DNL: ±1 LSB (макс).
• Архитектура: R-2R.
• Температурный диапазон: -40°C до 85°C.

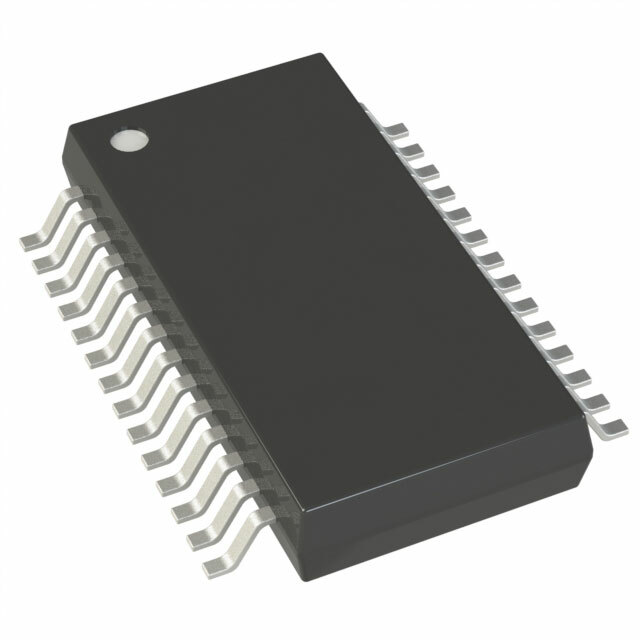

• Корпус: 28-SSOP (0.209", 5.30mm ширина).
• Монтаж: Поверхностный.

Возможные аналоги

• AD5724 от Analog Devices: 12-битный DAC с 4 канала.
• AD5684 от Analog Devices: 16-битный DAC с 4 канала.
• DAC8411 от Texas Instruments: 12-битный одноканальный DAC с подобными характеристиками.

Использование AD5725BRSZ-1500RL7 от Analog Devices в вашем проекте обеспечит высокую точность и быстродействие преобразований, что станет значительным преимуществом в конкурентной среде современных технологий.
