AD5724RBREZ-REEL7

ЦАП AD5724RBREZ-REEL7 от Analog Devices

Общее описание

Цифро-аналоговый преобразователь (ЦАП) AD5724RBREZ-REEL7 компании Analog Devices – это высокоэффективный 12-битный ЦАП с четырьмя каналами. Устройство предназначено для преобразования цифровых сигналов в аналоговые с высоким уровнем точности и стабильности. Оно оптимально подходит для применения в области автоматизации, управления процессами и других промышленных приложений.

Преимущества

• Высокая точность: 12-битная разрешающая способность обеспечивает точное преобразование цифровых сигналов.
• Многоканальность: Наличие четырёх независимых каналов позволяет использовать один компонент для многоканальных приложений.
• Низкая задержка: Время установления составляет всего 12 мкс, что делает устройство пригодным для высокоскоростных систем.
• Широкий диапазон питающих напряжений: Возможность работы с аналоговым питанием от ±4.5 В до ±16.5 В и цифровым от 2.7 В до 5.5 В.
• Удобный интерфейс: Поддержка SPI и DSP интерфейсов для простого подключения и управления.

Недостатки

• Необходимость внешнего опорного напряжения, что может усложнить схему при использовании во внешней среде.
• Ограниченный диапазон рабочих температур, от -40°C до +85°C, может ограничить применение устройства в экстремальных условиях.

Типовое использование

• Автоматизация и управление процессами.
• Промышленные системы управления.
• Медицинские приборы.
• Тестовое и измерительное оборудование.
• Автоматизированные тестовые системы.

Рекомендации по применению

• Для достижения наилучших результатов используйте стабилизированный источник опорного напряжения.
• При проектировании схем обеспечьте надлежащую термическую отвода для поддержания оптимальной температуры работы.
• Используйте надёжное экранирование и фильтрацию для уменьшения влияния электромагнитных помех.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 4
• Время установления: 12 мкс
• Тип выхода: Напряжение - буферизованное
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: ±4.5 В ~ ±16.5 В
• Напряжение питания, цифровое: 2.7 В ~ 5.5 В
• ИНЛ/ДНЛ (LSB): ±1 (макс)
• Архитектура: Струйчатый ЦАП (String DAC)
• Рабочий температурный диапазон: -40°C ~ 85°C

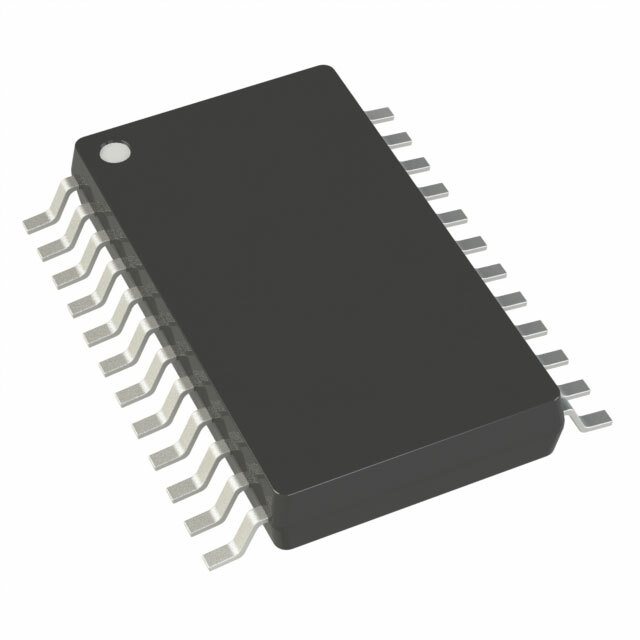

• Корпус/выводы: 24-TSSOP (0.173", ширина 4.40 мм) с экспонированной площадкой
• Способ монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5724RUZ от Analog Devices
• DAC7564IDWR от Texas Instruments
• MCP4728-E/UN от Microchip Technology

Заключение

AD5724RBREZ-REEL7 - это высокоэффективное решение для точного цифрово-аналогового преобразования в многоканальных приложениях. Его высокая точность, многоканальность и широкие возможности управления делают его идеальным выбором для многих промышленных и медицинских применений.
