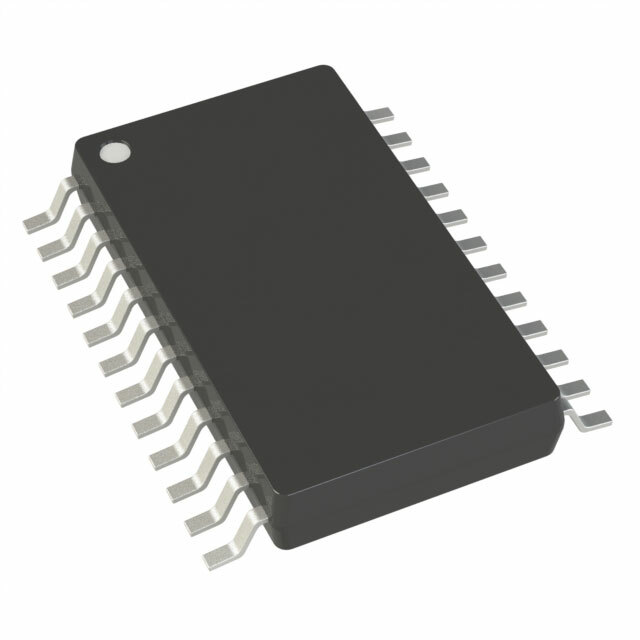

AD5724AREZ-REEL7 от Analog Devices

Общее описание

AD5724AREZ-REел7 - это цифровой-аналоговый преобразователь (ЦАП) с 12-битной разрешающей способностью, предназначенный для использования в различных прецизионных аналоговых приложениях. Этот ЦАП обладает четырьмя независимыми каналами и обеспечивает высокую точность и стабильность выходного сигнала.

Преимущества

• Высокая точность: Разрешение 12 бит обеспечивает высокую детализированность и точность преобразования.
• Многоканальность: Наличие четырех независимых каналов дает возможность реализации сложных многоканальных систем.
• Разнообразные интерфейсы: Поддержка SPI и DSP интерфейсов для гибкости подключения.
• Широкий диапазон температур: Рабочий диапазон от -40°C до 85°C позволяет использовать устройство в различных условиях.

Недостатки

• Необходимость внешнего опорного источника: Для работы устройства требуется внешний источник опорного напряжения.
• Отсутствие дифференциального выхода: Выходной сигнал только напряжения - буферированный, что может быть недостатком для некоторых приложений.

Типовое использование

• Промышленные системы управления
• Прецизионные измерительные приборы
• Медицинское оборудование
• Передатчики и приемники сигналов

Рекомендации по применению

• Используйте внешний источник опорного напряжения с высокой стабильностью для достижения максимальной точности.
• Убедитесь, что цифровое и аналоговое напряжение питания соответствуют указанным диапазонам (±4.5V ~ 16.5V для аналоговой и 2.7V ~ 5.5V для цифровой частей).
• Для минимизации шума и улучшения помехозащищенности рекомендуется использовать соответствующие фильтры и экранирование.

Основные технические характеристики

• Разрешение: 12 бит
• Число каналов: 4
• Время установления: 12µс
• Тип выхода: Напряжение - буферированный
• Диапазон напряжения питания, аналоговое: ±4.5V ~ 16.5V
• Диапазон напряжения питания, цифровое: 2.7V ~ 5.5V
• Точность INL/DNL (LSB): ±1 (Макс), ±1 (Макс)
• Тип интерфейса: SPI, DSP
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 24-TSSOP (с выводной площадкой)

Возможные аналоги

• AD5734R: Подобное устройство от Analog Devices, но с внутренним опорным источником.
• MCP4922 от Microchip: Двухканальный 12-битный ЦАП с аналогичным интерфейсом.

Заключение

AD5724AREZ-REEL7 - это надежное и высокоточное решение для многоцелевых приложений, требующих цифрово-аналогового преобразования с высокой разрешающей способностью. Поддержка таких интерфейсов, как SPI и DSP, делает его гибким и удобным для интеграции в различные системы.
