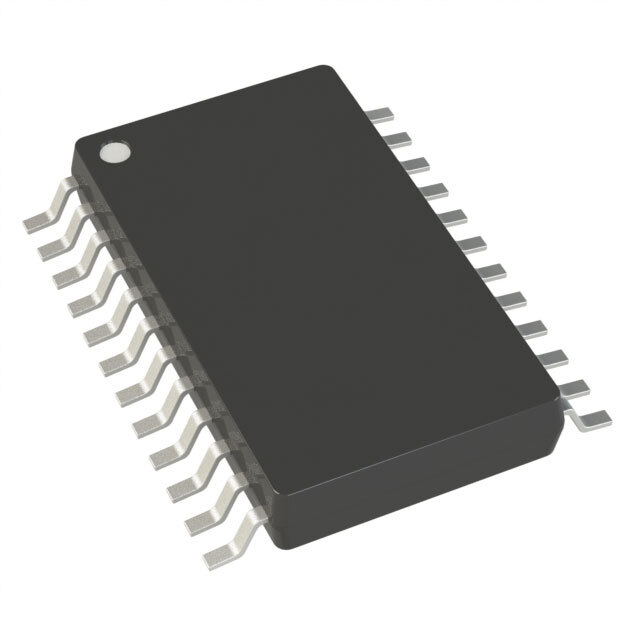

AD5722RBREZ от Analog Devices

Общее описание

AD5722RBREZ - это высокоточный 12-битный цифрово-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Этот компонент обеспечивает два выхода с напряжением и использует разъем типа TSSOP-24 с расширенной подложкой для поверхностного монтажа (EP). Он является идеальным выбором для приложений с высокими требованиями к точности и стабильности.

Преимущества

• Высокая точность: 12-битное разрешение повышает точность выходного сигнала.
• Два выхода: Наличие двух каналов ЦАП позволяет одновременно обрабатывать два сигнала.
• Широкий диапазон напряжения питания: Компонент поддерживает питание в диапазоне от ±4.5В до 16.5В, что делает его универсальным для различных приложений.
• Удобный интерфейс: Поддержка интерфейсов SPI и DSP упрощает интеграцию с микроконтроллерами и цифровыми системами.
• Низкое потребление энергии: Оптимизированное энергопотребление устройства увеличивает время работы от батарей и снижает общие затраты на питание системы.

Недостатки

• Требуется внешний опорный сигнал: Для обеспечения точной работы, компонент требует подключения внешнего опорного источника напряжения.
• Ограниченный температурный диапазон: Компонент функционирует в диапазоне температур от -40°C до +85°C, что может быть недостаточным для экстремальных условий.

Типовое использование

• Прецизионные измерительные приборы
• Автоматизация и управление процессами
• Медицинское оборудование
• Телекоммуникационные системы
• Системы тестирования и верификации

Рекомендации по применению

• Фильтрация питания: Используйте фильтры для снижения шумов и электромагнитных помех на линиях питания.
• Рациональное размещение на плате: Учитывайте требования к тепловому режиму и размещению на печатной плате для минимизации теплового воздействия и обеспечения надежности.
• Использование рекомендованного опорного напряжения: Пожалуйста, используйте стабилизированные внешние опорные источники напряжения для максимальной точности.

Основные технические характеристики

• Разрешение: 12 бит
• Количество выходных каналов: 2
• Время установления: 12 мкс
• Тип выхода: Напряжение - Буферизованный
• Интерфейс данных: SPI, DSP
• Диапазон напряжений питания (аналоговый): ±4.5В ~ ±16.5В
• Диапазон напряжений питания (цифровой): 2.7В ~ 5.5В
• Тип корпуса: TSSOP-24 с расширенной подложкой (EP)

Возможные аналоги

• AD5696R - 16-битный ЦАП от Analog Devices
• DAC7311 - 12-битный ЦАП от Texas Instruments
• MCP4922 - 12-битный ЦАП от Microchip Technology

Используйте AD5722RBREZ для создания точных и надежных систем смешанных сигналов в различных приложениях, требующих высокой точности и стабильности работы.
