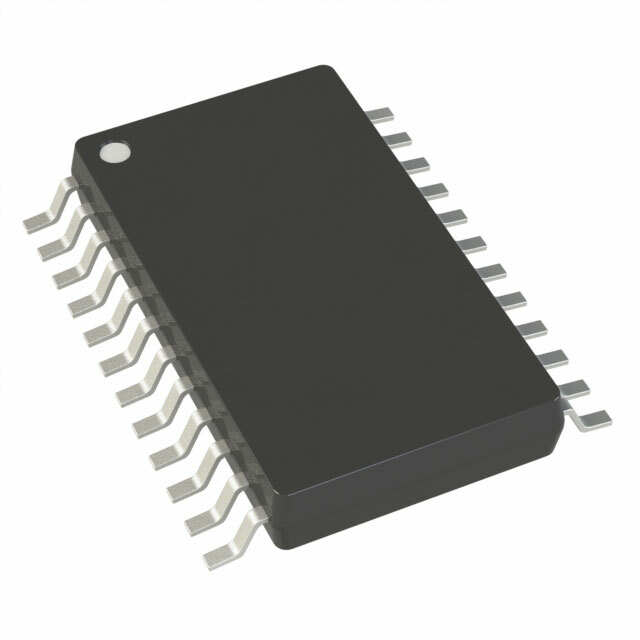

AD5722AREZ

AD5722AREZ от Analog Devices

Общее описание

AD5722AREZ - это цифровой аналоговый преобразователь (ЦАП) с 12-битной разрядностью от компании Analog Devices. Данный компонент предоставляет два независимых канала с буферизованным выходом напряжения. Это устройство отвечает требованиям широкого диапазона приложений, включая промышленные системы управления и измерительных приборов.

Преимущества

• Высокая точность: С 12-битной разрядностью и невысокими ошибками нелинейности (INL/DNL), данный ЦАП обеспечивает высокую точность и стабильность выходного сигнала.
• Широкий диапазон напряжений питания: Аналоговое напряжение питания от ±4.5V до 16.5V и цифровое напряжение питания от 2.7V до 5.5V.
• Удобный интерфейс: Поддержка интерфейсов SPI и DSP для простого подключения к микроконтроллерам и процессорам сигналов.
• Компактный монтаж: Корпус 24-TSSOP-EP для удобного поверхностного монтажа.

Недостатки

• Внешняя опорная схема: Для работы требуется внешняя опорная схема, что может добавлять сложности в проектировании.

Типовое использование

• Промышленные автоматизированные системы: Промышленные контроллеры и системы управления.
• Измерительные приборы: Высокоточные измерительные системы и тестовые приборы.
• Аудио приложения: ЦАП для цифрового аудио оборудования.

Рекомендации по применению

1. Экранирование и фильтрация: Используйте экранирование и фильтры для снижения уровня электромагнитных помех (EMI) и радиочастотных помех (RFI).
2. Тепловое управление: Учитывайте тепловые характеристики работы устройства, обеспечьте соответствующее охлаждение.
3. Питание: Обеспечьте стабильное и чистое питание для аналоговой и цифровой частей устройства.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 2
• Время установления: 12 мкс
• Тип выхода: Буферизированный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±4.5V до 16.5V
• Напряжение питания, цифровое: 2.7V до 5.5V
• INL/DNL (LSB): ±1 (макс)
• Архитектура: String DAC
• Температурный диапазон: -40°C до 85°C
• Тип корпуса: 24-TSSOP (0.173", 4.40mm ширины) с тепловой площадкой
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5724R: ЦАП с похожими характеристиками, но с большим количеством каналов и внутренней опорой.
• AD5686R: Более точный ЦАП с 16-битной разрядностью и встроенной опорой.

Использование AD5722AREZ и соблюдение рекомендаций по его применению позволит создать высокоточные и стабильные электронные устройства для различных инженерных решений.
