AD5722AREZ-REEL7

AD5722AREZ-REEL7 от Analog Devices

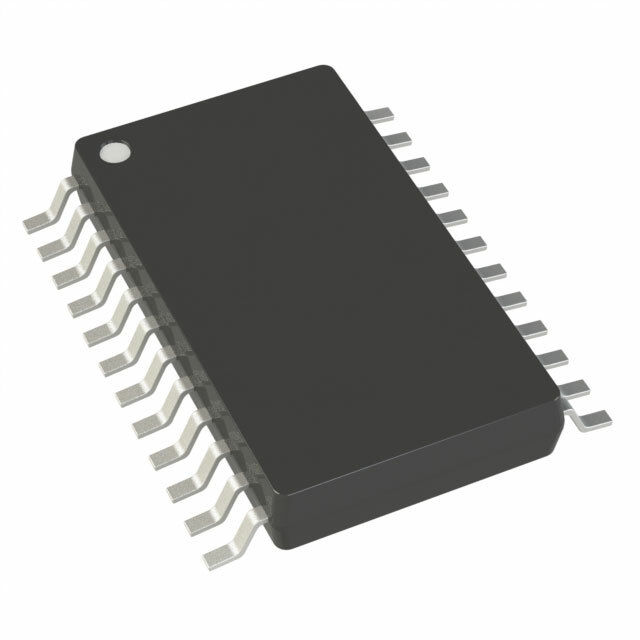

Общее описание: AD5722AREZ-REEL7 — это 12-битный ЦАП (цифро-аналоговый преобразователь) с двумя выходными каналами от Analog Devices. Он предназначен для высокоточных приложений и обладает расширенным функционалом, обеспечивающим низкий уровень шума и высокую стабильность. Этот компонент поставляется в корпусе 24-TSSOP-EP и идеально подходит для поверхностного монтажа.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает точные аналоговые выходы.
• Двойные каналы: два независимых преобразователя для многозадачных применений.
• Низкий уровень шума: обеспечивает минимальные искажения сигнала.
• Широкий диапазон питания: поддерживает питание от ±4.5V до ±16.5V для аналоговой части и от 2.7V до 5.5V для цифровой.

Недостатки:

• Внешняя опорная напряжение: требует внешнего источника опорного напряжения.
• Ограниченный температурный диапазон: эксплуатация возможна только в пределах от -40°C до 85°C.

Типовое использование:

• Промышленные системы управления
• Тестовые и измерительные приборы
• Медицинские устройства
• Системы автоматизации зданий

Рекомендации по применению:

• Обеспечьте качественное внешнее опорное напряжение для достижения максимальной точности.
• Установите компонент в условиях, соответствующих его температурному диапазону.
• Используйте соответствующие цепи фильтрации для минимизации шумов и помех.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество ЦАП: 2
• Время установления: 12 мкс
• Тип выхода: Напряжение - буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Питание (аналоговое): ±4.5V ~ 16.5V
• Питание (цифровое): 2.7V ~ 5.5V
• Величина отклонения (INL/DNL): ±1 (макс), ±1 (макс)
• Архитектура: Струнный ЦАП (String DAC)
• Рабочая температура: -40°C ~ 85°C
• Корпус: 24-TSSOP-EP (0.173", 4.40 мм шириной)
• Монтаж: Поверхностный

Возможные аналоги:

• AD5724 — схожий 12-битный ЦАП с 4 каналами.
• AD5686 — 16-битный ЦАП с более высоким разрешением и аналогичными функциями.
• DAC7564 — аналогичный 12-битный ЦАП от Texas Instruments с четырьмя каналами.

Эти характеристики и рекомендации помогут вам правильно интегрировать AD5722AREZ-REEL7 в ваши проекты, обеспечивая стабильную и точную работу устройства.
