AD569JPZ

AD569JPZ - Digital-to-Analog Converter (DAC)

Общее описание

AD569JPZ — это высокоточный 16-битный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Компонент предназначен для преобразования цифрового сигнала в аналоговый с высокой степенью точности и линейности, что делает его идеальным для применения в различных высокоточных аналоговых системах.

Преимущества

• Высокая точность: 16-битная резолюция обеспечивает минимальные погрешности при преобразовании.
• Быстрое время установления: Время установки составляет всего 6 мкс, что позволяет использовать прибор в приложениях с высокими требованиями к скорости.
• Широкий диапазон питающих напряжений: Поддержка ±10.8V ~ 13.2V для аналоговой части.

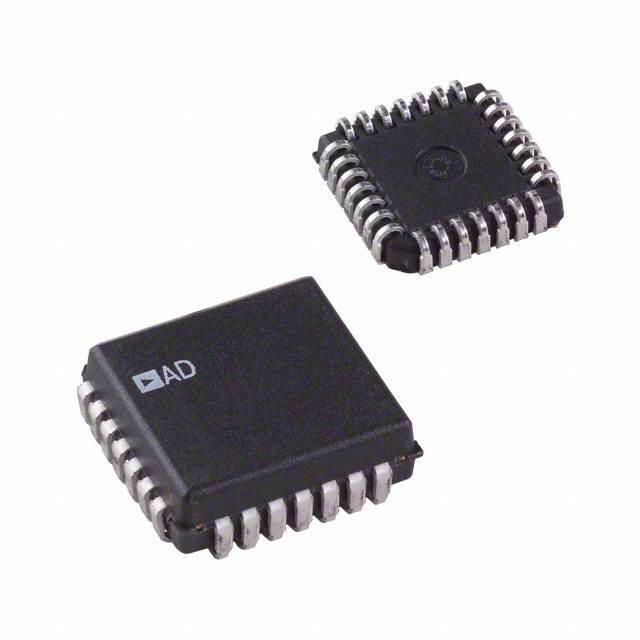

• Компактный корпус: Корпус 28-PLCC (11.51x11.51 мм) для удобного монтажа на печатную плату.

Недостатки

• Устаревший статус: Компонент имеет статус "обsolete" (устаревший), что может означать сложности с его приобретением и возможное отсутствие поддержки в будущем.
• Требует внешнего эталонного напряжения: Отсутствие встроенного источника опорного напряжения добавляет сложности при проектировании схемы.

Типовое использование

• Прецизионные измерительные системы
• Аудио-инженерия и цифровое звуковое оборудование
• Микропроцессорные управляющие системы
• Системы автоматического контроля и управления

Рекомендации по применению

• Убедитесь, что используемый опорный источник напряжения соответствует требованиям устройства.
• Оцените возможность применения современных аналогов на случае замены компонента.
• Изучите документацию и схемы включения для оптимального использования всех возможностей ЦАП.

Основные технические характеристики

• Разрядность: 16-бит
• Количество ЦАП: 1
• Время установления: 6 мкс
• Тип выхода: Напряжение - буферизованное
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Питающее напряжение, аналоговая часть: ±10.8V ~ 13.2V
• Интегральная нелинейность (INL): ±0.02 LSB
• Дифференциальная нелинейность (DNL): ±0.5 LSB
• Архитектура: Сегментированный DAC
• Температурный диапазон: 0°C ~ 70°C
• Корпус: 28-PLCC (11.51x11.51 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD5541A – 16-битный ЦАП от Analog Devices с аналогичным функционалом, но с улучшенными характеристиками.
• DAC8560 – 16-битный ЦАП от Texas Instruments с внутренним опорным источником напряжения и меньшим энергопотреблением.

Эти рекомендации и информация помогут вам успешно использовать AD569JPZ в ваших проектах, учитывая его высокую точность и производительность.
