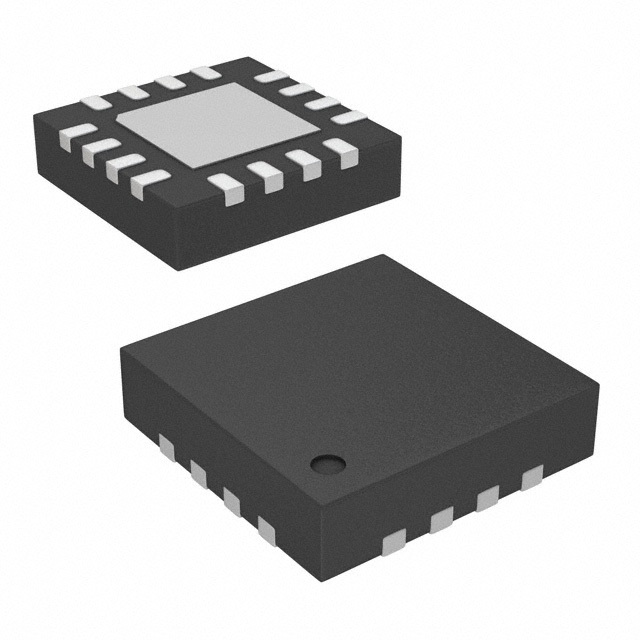

AD5695RBCPZ-RL7

AD5695RBCPZ-RL7 от Analog Devices

Общее описание

AD5695RBCPZ-RL7 – это прецизионный 14-битный цифровой-аналоговый преобразователь (ЦАП) с четырьмя каналами, предоставляемый компанией Analog Devices. Устройство предлагает высокую точность и стабильность, обеспечивая надежное преобразование цифрового сигнала в аналоговый. Основное применение включает в себя использование в прецизионных управляемых системах, где требуются высокие производительность и точность.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает прецизионное преобразование с минимальными ошибками.
• Четыре канала: Возможность управления четырьмя различными аналоговыми сигналами одновременно.
• Удобство подключения: Интерфейс I²C облегчает интеграцию в существующие системы и устройства.
• Широкий диапазон напряжения: Поддержка аналогового напряжения питания 2.7V ~ 5.5V и цифрового 1.8V ~ 5.5V.
• Низкое энергопотребление: Оптимизированное энергопотребление для длительной работы и минимизации тепловых потерь.
• Встроенная система опорного напряжения: Обеспечивает стабильную и надежную работу.

Недостатки

• Сложность в использовании для начинающих: Высокое разрешение и многофункциональность могут представлять сложность для пользователей без опыта.
• Чувствительность к помехам: Требуется тщательное проектирование для предотвращения влияния электромагнитных помех.

Типовое использование

• Прецизионные измерительные приборы.
• Автоматизированные системы управления.
• Медицинские устройства.
• Телекоммуникационные системы.
• Системы контроля и диагностики в промышленности.

Рекомендации по применению

• Используйте экранирование и фильтрацию для минимизации электромагнитных помех.
• Обеспечьте стабильное и чистое питание для улучшения производительности и точности.
• Установите подходящий тепловой режим для предотвращения перегрева компонентов.

Основные технические характеристики

• Разрешение: 14 бит
• Количество каналов: 4
• Время установления: 8 мкс
• Тип выхода: Буферизированный аналоговый выход
• Интерфейс данных: I²C
• Тип опорного напряжения: Встроенное, внешнее
• Аналоговое напряжение питания: 2.7V ~ 5.5V
• Цифровое напряжение питания: 1.8V ~ 5.5V
• Линейность (INL/DNL): ±0.5, ±1 (макс.)
• Температурный диапазон: -40°C ~ 105°C
• Корпус: 16-LFCSP (3x3 мм)

Возможные аналоги

1. AD5686RBRUZ – 16-битный ЦАП от того же производителя.
2. MCP4728-E/UN – 12-битный ЦАП от Microchip с 4 каналами и встроенным EEPROM.
3. DAC8574IPW – Прецизионный 16-битный ЦАП от Texas Instruments с интерфейсом I²C и четырьмя каналами.

Для получения более подробной информации и технической документации, посетите официальную страницу [Analog Devices AD5695RBCPZ-RL7](https://www.analog.com/en/products/ad5695r.html).
