AD5694BCPZ-RL7 от Analog Devices

Общее описание:

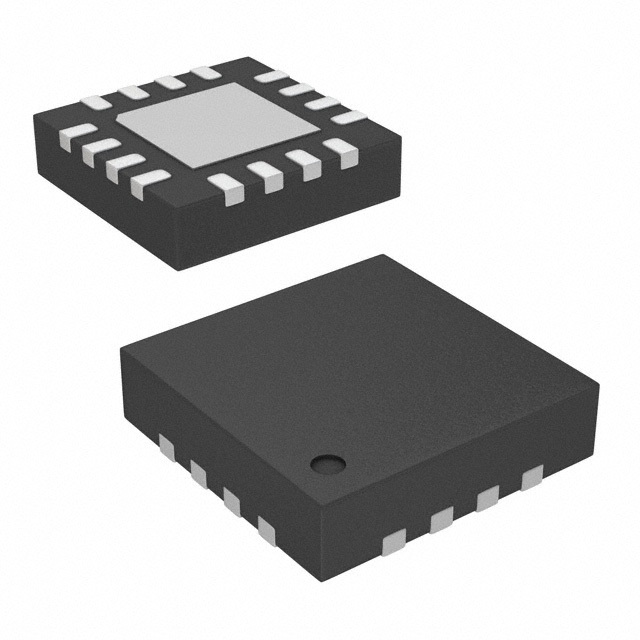

AD5694BCPZ-RL7 – это четырехканальный 12-битный Цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices, выполненный в компактном корпусе типа LFCSP (3x3). Этот высокоточный ЦАП предоставляет инженерам возможность преобразования цифровых сигналов в аналоговые с высокой точностью и стабильностью.

Преимущества:

• Высокая точность:

  • ±0.12 LSB некорректируемая нелинейность и ±1 LSB дифференциальная нелинейность.

• Широкий диапазон рабочих напряжений:

  • Аналоговое питание от 2.7V до 5.5V;
  • Цифровое питание от 1.8V до 5.5V.

• Компактный корпус:

  • Удобный для монтажа 16-LFCSP (3x3).

• Высокоуровневая интеграция:

  • Четырехканальная конструкция снижает потребность в дополнительных компонентах.

• Простая интеграция:

  • Интерфейс I2C для лёгкой связи с микроконтроллерами и другими цифровыми системами.

Недостатки:

• Ограничения по температуре:
  • Рабочий диапазон температур: от -40°C до 105°C, что может быть недостаточным для экстремальных условий применения.

Типовое использование:

• Прецизионные измерительные приборы.
• Системы управления процессами.
• Источники опорного напряжения.
• Цифровые сигнальные процессоры.
• Промышленные контрольно-измерительные системы.

Рекомендации по применению:

• Используйте внешний опорный напряжение для получения максимальной точности.
• Обеспечьте надёжное питание и фильтрацию сигнала для снижения шумов.
• Применяйте в системах, требующих высокой точности и надёжности цифрово-аналогового преобразования.

Основные технические характеристики:

• Разрядность: 12 бит.
• Количество ЦАП: 4.
• Время установления: 7µс.
• Тип выхода: Напряжение (буфферизированный).
• Дифференциальный выход: Нет.
• Интерфейс данных: I2C.
• Тип опорного напряжения: Внешний.
• Напряжение питания, аналоговое: 2.7V ~ 5.5V.
• Напряжение питания, цифровое: 1.8V ~ 5.5V.
• Точность (INL/DNL): ±0.12/±1 (максимум) LSB.
• Архитектура: Лестничная.
• Рабочая температура: -40°C ~ 105°C.
• Корпус / монтаж: 16-LFCSP (3x3), Поверхностный монтаж.

Возможные аналоги:

• AD5694RBCPZ-RL7 (с внутренним опорным напряжением)
• MCP4728-E/UN (аналог от Microchip, I2C четырехканальный 12-бит)

Заключение:

AD5694BCPZ-RL7 – это высокоточный и функциональный ЦАП, идеально подходящий для применения в прецизионных измерительных и управляющих системах, где требуется высокая точность и надёжность преобразования цифровых сигналов в аналоговые.
