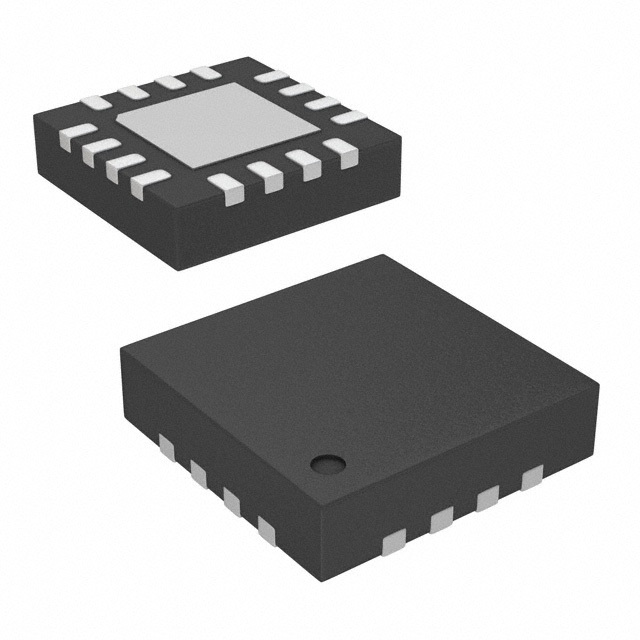

AD5686RBCPZ-RL7 от Analog Devices

Общее описание

AD5686RBCPZ-RL7 — это высокоточный 16-разрядный цифрово-аналоговый преобразователь (DAC) от компании Analog Devices. Этот компонент представляет собой накладной Digital-to-Analog Converter (DAC), который обеспечивает выходное напряжение с буфером и может использоваться в различных приложениях благодаря своей высокой точности. Устройство поддерживает интерфейс SPI и предназначено для использования в системах с высоким разрешением.

Преимущества

• Высокая точность: 16-разрядная точность обеспечивает детальное и точное преобразование цифровых сигналов в аналоговые.
• Буферизированный выход: более стабильный и надежный выходной сигнал.
• Поддержка SPI интерфейса: позволяет легко интегрироваться в различные микроконтроллерные системы.
• Низкое энергопотребление: подходит для энергоэффективных приложений.

Недостатки

• Сложность в разработке: высокоточные компоненты требуют особого внимания к деталям при проектировании схем.
• Цена: может быть дороже аналогов с меньшей точностью и функциональностью.

Типовое использование

• Прецизионные измерительные системы
• Автоматизация тестирования и измерений
• Управление в системах электропривода
• Медицинские устройства и оборудование
• Аудио и видео аппаратура высокого класса

Рекомендации по применению

• Питание: Убедитесь, что питание аналоговой и цифровой части устройства соответствует требованиям (2.7V ~ 5.5V для аналога и 1.8V ~ 5.5V для цифровой части).
• Управление теплом: Обеспечьте должное охлаждение, так как работа в условиях высоких температур может повлиять на точность и долговечность устройства.
• Интерфейс: Используйте SPI интерфейс для контроля и управления DAC.

Основные технические характеристики

• Разрядность: 16 бит
• Количество преобразователей: 4
• Время установления: 8 мкс
• Тип выхода: Напряжение - Буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Типы опорного напряжения: Внешний, Внутренний
• Напряжение питания, аналоговая часть: 2.7V ~ 5.5V
• Напряжение питания, цифровая часть: 1.8V ~ 5.5V
• INL/DNL (LSB): ±1, ±1 (Макс)
• Архитектура: String DAC
• Температурный диапазон: -40°C ~ 105°C
• Корпус: 16-WFQFN с экспонированной подложкой, CSP
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5685R: Аналогичный 16-разрядный DAC от Analog Devices, но с одним каналом.
• MCP4921: 12-разрядный DAC от Microchip Technology.
• DAC8574: 16-разрядный DAC от Texas Instruments с похожими характеристиками.

Этот компонент может удовлетворить требования самых различных систем, требующих высокоточной генерации аналогового сигнала из цифрового кода.
