AD5686BCPZ-RL7

5 040,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

AD5686BCPZ-RL7 от Analog Devices

Общее описание: AD5686BCPZ-RL7 — это 16-битный цифровой аналоговый преобразователь (ЦАП) серии nanoDAC+® от компании Analog Devices. Этот микросхема предназначена для высокоточного преобразования цифровых сигналов в аналоговые. Она имеет 4 канала, что позволяет использовать её в многоканальных системах.

Преимущества:

  • Высокое разрешение: 16 бит.
  • Низкое энергопотребление.
  • Малое время установления (8 мкс).

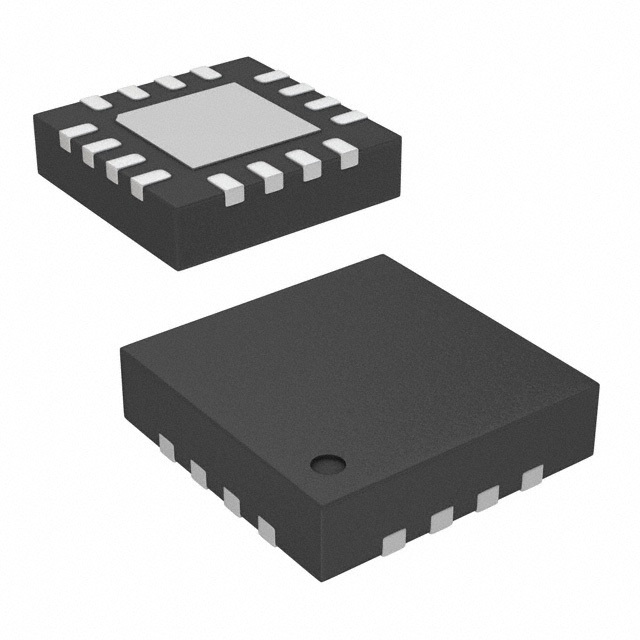

  • Компактный корпус 16-LFCSP (3x3 мм) с экспонированной подложкой для эффективного теплоотвода.
  • Высокая точность, минимальные линейные ошибки (INL/DNL ±2 LSB/±1 LSB).

Недостатки:

  • Не имеет дифференциального выхода.
  • Требуется внешний источник опорного напряжения.

Типовое использование:

  • Прецизионные измерительные приборы.
  • Аудио приложения.
  • Системы управления с обратной связью.
  • Калибровочные системы.
  • Генераторы сигналов.

Рекомендации по применению:

  • Используйте качественный внешний источник опорного напряжения для достижения максимальной точности.
  • Обеспечьте надёжное охлаждение микросхемы в случае эксплуатации в условиях повышенной температуры.
  • Обеспечьте правильное заземление для минимизации шумов.

Основные технические характеристики: | Характеристика | Значение | |-------------------------------|-------------------------------------| | Разрешение | 16 бит | | Количество каналов | 4 | | Время установления | 8 мкс | | Тип выхода | Напряжение (буферизированный) | | Интерфейс данных | SPI | | Тип опорного напряжения | Внешний | | Напряжение питания, аналоговое| 2.7V ~ 5.5V | | Напряжение питания, цифровое | 1.8V ~ 5.5V | | INL/DNL | ±2 LSB / ±1 LSB (максимум) | | Корпус | 16-LFCSP (3x3 мм) | | Диапазон рабочих температур | -40°C ~ 105°C |

Возможные аналоги:

  • AD5696RBCPZ-RL7 (Analog Devices, с внутренним референсом)
  • DAC8564IPW (Texas Instruments, также 16-битный ЦАП, но с немного отличающимися характеристиками)

Заключение: AD5686BCPZ-RL7 — это высококачественный и высокоточный 16-битный ЦАП от Analog Devices, идеально подходящий для прецизионных и многоканальных применений.
