AD5684BRUZ-RL7

AD5684BRUZ-RL7 от Analog Devices

Общее описание

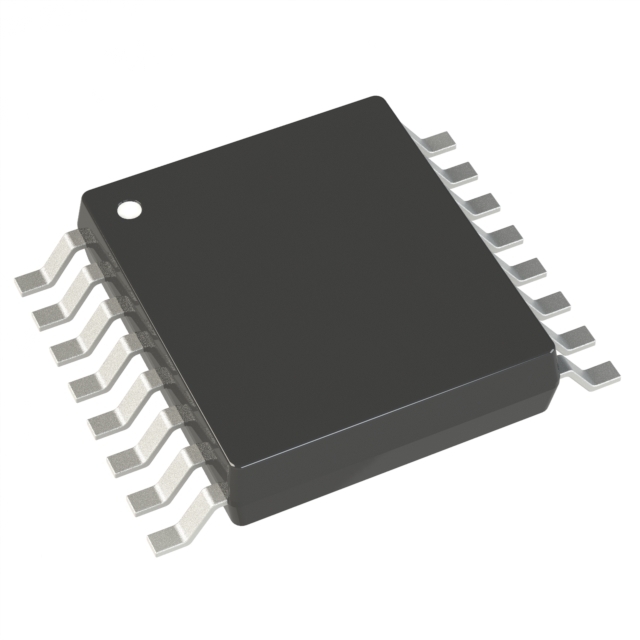

AD5684BRUZ-RL7 - это цифровой-аналого преобразователь (ЦАП) от компании Analog Devices с разрядностью 12 бит, обеспечивающий высокую точность и надежность. Он имеет четырехканальную конфигурацию, что позволяет ему выводить четыре различных аналоговых сигнала одновременно. Устройство поставляется в корпусе TSSOP-16 и предназначено для поверхностного монтажа.

Преимущества

• Высокая точность: Разрядность 12 бит обеспечивает высокое разрешение выходного сигнала.
• Многоканальность: Наличие четырех каналов позволяет управлять несколькими аналоговыми выходами одновременно.
• Компактный корпус: Малая площадь монтажа благодаря TSSOP-16 корпусу.
• Широкий диапазон питания: Поддерживает как аналоговое, так и цифровое питание в диапазоне от 2.7V до 5.5V и от 1.8V до 5.5V соответственно.

Недостатки

• Необходимость внешнего опорного напряжения: Для работы требуется внешний опорный источник напряжения.
• Отсутствие дифференциальных выходов: Выходы работают только в несимметричном режиме.

Типовое использование

• Системы управления промышленным оборудованием: Благодаря высокой точности и многоканальности подходит для точного управления различными приводами и исполнительными механизмами.
• Медицинские приборы: Используется в медицинских устройствах, требующих точного аналогового вывода.
• Электронные тестеры и измерительные приборы: Применяется в тестовом оборудовании для калибровок и точных измерений.

Рекомендации по применению

• Внимательно выбирайте источник опорного напряжения. Для достижения максимальной точности необходим стабильно и точно работающий референс.
• Учитывайте потребляемую мощность. Убедитесь, что выбранный источник питания может обеспечить необходимую мощность для AD5684BRUZ-RL7.
• Используйте соответствующие фильтры и экранирование. Для минимизации шумов и помех рекомендуется тщательно разрабатывать схему и топологию платы.

Основные технические характеристики

• Количество бит: 12
• Количество ЦАП: 4
• Время установления: 7µs
• Тип выхода: Напряжение - Буферизованный
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7V - 5.5V
• Напряжение питания, цифровое: 1.8V - 5.5V
• Интегральная нелинейность (INL/DNL): ±0.12, ±1 LSB (максимум)
• Архитектура: Строковый ЦАП
• Рабочая температура: -40°C - 105°C
• Корпус: 16-TSSOP (4.40mm ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5683RBRUZ-RL7: Одноканальный ЦАП с интегрированным референсом.
• MCP4728-E/UN: Четырехканальный 12-битный ЦАП от Microchip.
• DAC7574IDGQR: Четырехканальный ЦАП от Texas Instruments с аналогичной разрядностью и интерфейсом.

Для дополнительной информации и покупки, посетите [официальный сайт Analog Devices](https://www.analog.com).
