AD5680BRJZ-2500RL7

Описание для AD5680BRJZ-2500RL7 от Analog Devices

Общее описание

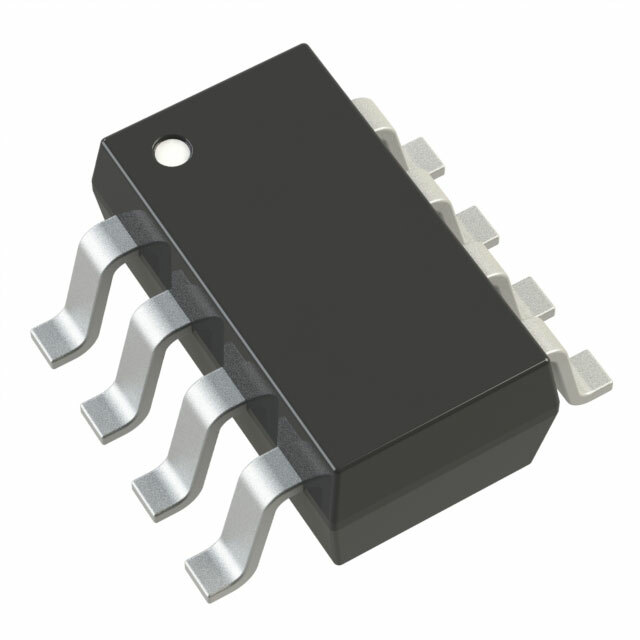

AD5680BRJZ-2500RL7 – это высокоточный 18-битный цифро-аналоговый преобразователь (ЦАП) производства компании Analog Devices. Он предназначен для приложений, где требуется высокое разрешение и малая ошибка нелинейности. Устройство поставляется в компактном корпусе SOT-23-8, что обеспечивает его небольшие размеры и простоту интеграции в различные системы.

Преимущества

• Высокое разрешение: 18-бит, что обеспечивает высокую точность преобразования.
• Компактность: Корпус SOT-23-8, удобный для монтажа.
• Быстрое время установления: 85 мкс, что сокращает задержки в системе.
• Низкий уровень ошибки нелинейности: ±32 LSB, гарантирующий высокую точность.

Недостатки

• Требуется внешний опорный источник напряжения, что может увеличить общую стоимость системы.
• Поддержка только одного канала цифро-аналогового преобразования.

Типовое использование

• Системы точного управления.
• Измерительное оборудование.
• Автоматизированные тестовые системы.
• Аудиоаппаратура высокой точности.

Рекомендации по применению

• Использовать внешний опорный источник напряжения для достижения оптимальной точности.
• Обеспечивать стабильное питание и минимизировать шумы на линии для предотвращения ошибок преобразования.
• Учитывать температурные характеристики при разработке систем, работающих в широком диапазоне температур.

Основные технические характеристики

• Разрешение: 18 бит
• Кол-во ЦАПов: 1
• Время установления: 85 мкс
• Тип выхода: Буферированный выход напряжения
• Дифференциальный выход: Нет
• Интерфейс передачи данных: SPI, DSP
• Тип опорного напряжения: Внешний
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• Ошибка нелинейности (INL/DNL): ±32, ±2 (максимум)
• Архитектура: Струнный ЦАП (String DAC)
• Рабочая температура: -40°C ~ 105°C
• Корпус / упаковка: SOT-23-8
• Монтажный тип: Поверхностный монтаж (Surface Mount)

Возможные аналоги

• AD5681R: 16-битный ЦАП с встроенным опорным напряжением.
• DAC7562 от Texas Instruments: тоже 16-битный ЦАП с низким энергопотреблением.

Заключение

AD5680BRJZ-2500RL7 – это отличный выбор для применения в высокоточных системах, где важна высокая разрешающая способность и точность преобразования. Небольшие размеры и простота интеграции делают его подходящим для компактных устройств и систем.
