AD5680BRJZ-1500RL7

2 640,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

Общее описание

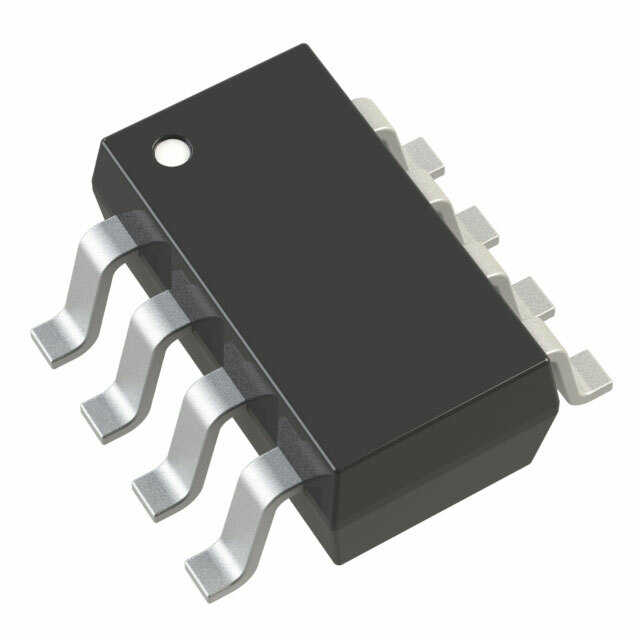

AD5680BRJZ-1500RL7 - это высокоточный 18-битный ЦАП (Цифро-Аналоговый Преобразователь) от компании Analog Devices, заключённый в компактный корпус SOT-23-8.

Преимущества

  • Высокая точность: с 18-битной разрешающей способностью, AD5680 обеспечивает превосходную точность и качество преобразования.
  • Компактный размер: корпус SOT-23-8 позволяет использовать устройство в малогабаритных приложениях.
  • Энергоэффективность: оптимизирован для работы при низком энергопотреблении.
  • Простота интеграции: поддерживает интерфейсы SPI и DSP, что облегчает интеграцию в различные системы.

Недостатки

  • Внешний опорный сигнал: требует внешнего источника опорного напряжения, что может добавить сложностей при проектировании схемы.
  • Ограниченная температура: рабочий диапазон температур от -40°C до 105°C может быть недостаточным для некоторых экстремальных условий эксплуатации.

Типовое использование

  • Применяется в высокоточных измерительных приборах и тестовых устройствах.
  • Идеально подходит для управления и настройки аналоговых сигналов в научных и промышленных приложениях.
  • Полезен в аудиосистемах высокого качества для обеспечения точного преобразования цифровых сигналов в аналоговые.

Рекомендации по применению

  • При проектировании схемы следует обеспечить стабильный внешний источник опорного напряжения для достижения максимальной точности работы устройства.
  • Для минимизации шумов и помех рекомендуется размещать конденсаторы рядом с выводами питания.
  • Следите за правильной последовательностью подачи питания, чтобы избежать потенциальных повреждений устройства.

Основные технические характеристики

Характеристика Значение
Разрядность 18 бит
Количество ЦАП 1
Время установления 85 мкс
Тип выхода Напряжение - буферизованный
Дифференциальный выход Нет
Интерфейс данных SPI, DSP
Тип опорного сигнала Внешний
Напряжение питания, Аналоговое 5 В
Напряжение питания, Цифровое 5 В
Нелинейность (INL/DNL) (LSB) ±32, ±2 (макс.)
Архитектура Цепочка резисторов
Рабочая температура -40°C ~ 105°C
Корпус / Исполнение SOT-23-8
Тип монтажа Поверхностный монтаж (SMD)

Возможные аналоги

  • AD5690 от Analog Devices: аналогичное устройство с высокой точностью, но в другом корпусе.
  • DAC121S101 от Texas Instruments: 12-битный ЦАП с похожими характеристиками, но меньшей разрешающей способностью.

Использование AD5680BRJZ-1500RL7 поможет вам достичь высокоточных аналоговых преобразований в ваших проектах, обеспечивая стабильность и минимальные искажения благодаря высокому разрешению и качественному исполнению устройства.
