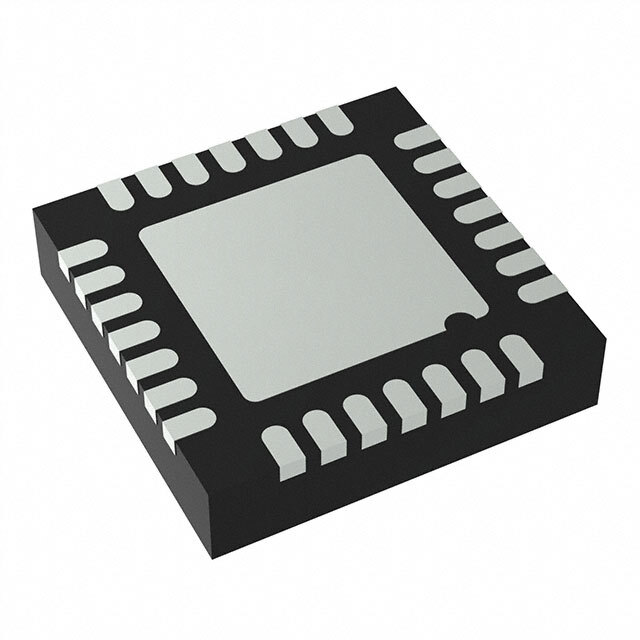

AD5677RBCPZ-2

Цифро-аналоговый преобразователь AD5677RBCPZ-2 от Analog Devices

Общее описание

AD5677RBCPZ-2 — это высокоточный 16-разрядный цифро-аналоговый преобразователь (ЦАП) с напряжением на выходе и встроенным буфером от компании Analog Devices. Устройство обладает превосходными характеристиками, что делает его идеальным выбором для высокоточных приложений. Оно выпускается в компактном корпусе LFCSP размером 4x4 мм, что упрощает его интеграцию в различные системы.

Преимущества

• Высокая разрешающая способность: 16-разрядный ЦАП обеспечивает высокую точность преобразования.
• Интерфейс I2C: удобный для интеграции с широким спектром контроллеров и процессоров.
• Встроенный опорный источник: обеспечивает стабильность и упрощает проектирование.
• Компактный корпус: LFCSP (4x4 мм) позволяет экономить место на плате.
• Широкий диапазон входных напряжений: поддержка как аналоговых, так и цифровых входных напряжений от 2.7 до 5.5 В.

Недостатки

• Относительно высокая стоимость: высокие характеристики влияют на цену.
• Не подходит для низковольтных приложений: минимальное напряжение питания составляет 2.7 В.

Типовое использование

• Промышленные измерительные системы и контрольные устройства.
• Медицинские приборы.
• Прецизионные инструментальные усилители и аналоговые фронтальные усилители.
• Автоматизация тестового оборудования.

Рекомендации по применению

• Обеспечьте хорошее рассеяние тепла: учитывая высокую плотность компонентов, рекомендуется предусмотреть эффективную систему охлаждения.
• Используйте подходящие емкости фильтров: для минимизации помех от источников питания и улучшения качества сигнала.
• Особое внимание уделите заземлению: для обеспечения стабильности и точности сигнала.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 16 каналов
• Время установления: 8 мкс
• Тип выхода: напряжение - буферизированный
• Дифференциальный выход: нет
• Интерфейс данных: I2C
• Тип опорного источника: внутренний
• Напряжение питания, аналоговое: 2.7 В ~ 5.5 В
• Напряжение питания, цифровое: 2.7 В ~ 5.5 В
• INL/DNL (LSB): ±1.8LSB, ±0.7LSB
• Архитектура: ЦАП со строками
• Рабочая температура: -40°C ~ 125°C
• Корпус / упаковка: 28-LFCSP (4x4 мм)
• Тип монтажа: поверхностный

Возможные аналоги

• DAC8568 от Texas Instruments
• LTC2657 от Analog Devices (бывший Linear Technology)

Эти альтернативные устройства предлагают схожие функции и могут рассматриваться как заменитель в зависимости от конкретных требования проекта.

Тщательное внимание к выбору компонентов и правильное проектирование помогают обеспечить надежную и точную работу схемы, основанной на AD5677RBCPZ-2.
