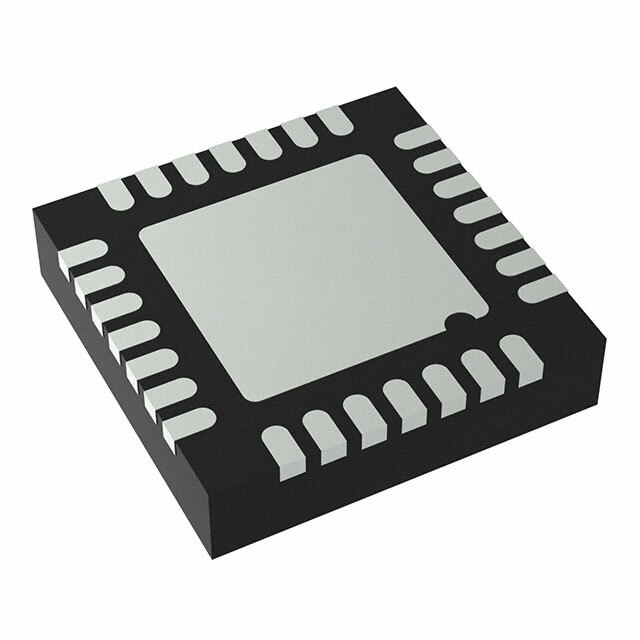

AD5674RBCPZ-1

Описание для AD5674RBCPZ-1 от Analog Devices

Общее описание

Компонент AD5674RBCPZ-1 от компании Analog Devices представляет собой 12-битный цифро-аналоговый преобразователь (DAC) из серии nanoDAC+®. Устройство оснащено 16 каналами и предназначено для прецизионного преобразования цифровых сигналов в аналоговые с высокой точностью и стабильностью. Оно выпускается в компактном корпусе LFCSP (4x4 мм), что способствует удобству интеграции в различные электронные системы.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность выходного аналогового сигнала.
• Многоканальная конфигурация: наличие 16 каналов позволяет использовать устройство в многоканальных системах управления и мониторинга.
• Встроенная опорная схема: интегрированная опорная схема с температурным коэффициентом 2 ppm/°C предоставляет стабильный опорный сигнал.
• Широкий диапазон питающих напряжений: устройство поддерживает питание как от цифрового (1.8V ~ 5.5V), так и от аналогового (2.7V ~ 5.5V) источников.

Недостатки

• Требуется точная калибровка: для достижения максимальной точности необходимо проводить точную калибровку устройства.
• Ограниченное количество применений: устройство специализировано и может быть избыточным для простых задач преобразования сигнала.

Типовое использование

• Промышленные системы управления
• Медицинская аппаратура
• Телекоммуникационные системы
• Контроль и автоматизация процессов
• Прецизионные измерительные приборы

Рекомендации по применению

• Следует тщательно проектировать схемы питания для устранения шума и поддержания стабильности.
• Использовать экранирование и правильное расположение компонентов при монтаже на плате для минимизации помех.
• Обеспечить достаточное теплоотведение, если устройство работает в условиях повышенной температуры.

Основные технические характеристики

• Разрешение: 12 бит
• Количество каналов: 16
• Время установления: 8 мкс
• Тип выхода: Буферизованный выход напряжения
• Интерфейс данных: SPI, DSP
• Тип опорного сигнала: Встроенный
• Питающее напряжение, аналоговое: 2.7V ~ 5.5V
• Питающее напряжение, цифровое: 1.8V ~ 5.5V
• INL/DNL (LSB): ±1.8, ±0.7
• Рабочая температура: -40°C ~ 125°C
• Корпус: 28-LFCSP (4x4 мм), монтаж на поверхность

Возможные аналоги

• AD5674RBCPZ от Analog Devices (без "-1" суффикса)
• AD5676RBCPZ от Analog Devices (версии с более высоким разрешением)
• MCP4922 от Microchip Technology (двухканальный 12-битный DAC)

Этот компонент идеально подходит для использования в высокоточных системах, где необходимы многоканальные преобразования с минимальными погрешностями и высокой стабильностью сигнала.
