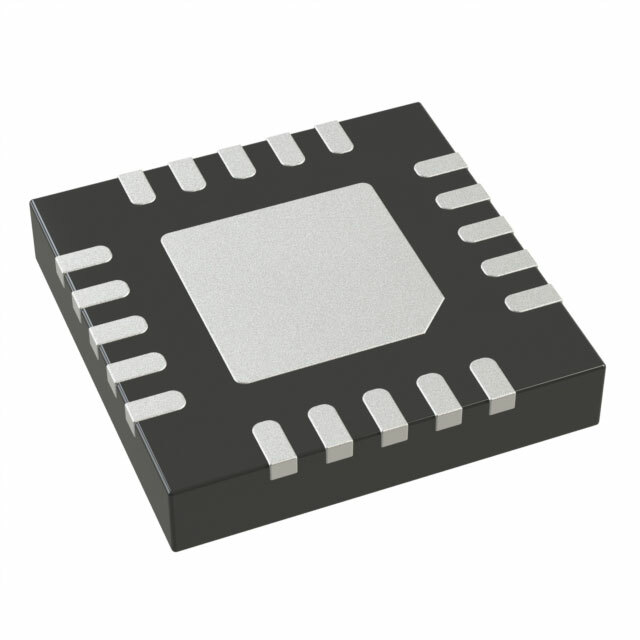

AD5671RBCPZ-REEL7

AD5671RBCPZ-REEL7 от Analog Devices

Общее описание

AD5671RBCPZ-REEL7 - это высокоточный 12-битный цифровой аналоговый преобразователь (ЦАП) с примечательными характеристиками и функционалом. Он оснащен восемью каналами и внутренним опорным напряжением для упрощённой интеграции в аналоговые системы. Устройство заключено в компактный корпус LFCSP (Lead Frame Chip Scale Package) и поддерживает интерфейсы питания как для аналоговых, так и для цифровых цепей.

Преимущества

• Высокая точность: 12-битный ЦАП обеспечивает отличное разрешение и точность при преобразовании цифрового сигнала в аналоговый.
• Многоуровневое напряжение питания: Поддержка широкого диапазона напряжений питания (2.7В ~ 5.5В для аналоговой части и 1.8В ~ 5.5В для цифровой) обеспечивает гибкость использования.
• Встроенное опорное напряжение: Упрощает проектирование схем, устраняя необходимость в дополнительных внешних компонентах.
• Широкий температурный диапазон: Рабочий диапазон от -40°C до 125°C позволяет использовать устройство в различных условиях.

Недостатки

• Ограниченная мощность: Максимальное выходное напряжение ограничено напряжением питания, что может потребовать дополнительных схем усиления в некоторых приложениях.

Типовое использование

• Точная регулировка сигналов: Идеально подходит для систем управления, требующих точной регулировки аналоговых сигналов.
• Обработка звука: Используется в аудиосистемах для высококачественного преобразования цифровых сигналов в аналоговые для воспроизведения.
• Медицинские приборы: Применяется в медицинских устройствах, где важна высокая точность и надежность аналогового сигнала.

Рекомендации по применению

• Убедитесь, что устройство установлено в соответствии с рекомендациями по монтажу, чтобы избежать перегрева или отказов.
• Используйте стабилизированные источники питания для обеспечения стабильной работы.
• Применяйте фильтрацию на выводах питания для минимизации шумов и помех.

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 8
• Время стабилизации: 8µс
• Тип выхода: Вольтаж, буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: I²C
• Тип опорного напряжения: Внутренний
• Напряжение питания (аналоговое): 2.7В ~ 5.5В
• Напряжение питания (цифровое): 1.8В ~ 5.5В
• Диапазон температур: -40°C ~ 125°C
• Корпус / Выводы: 20-WFQFN (4x4 мм)
• Тип монтажа: Поверхностный монтаж (Surface Mount)

Возможные аналоги

• Analog Devices AD5696R: 16-битный ЦАП с аналогичным интерфейсом и аналогичными размерами.
• Texas Instruments DAC7578: 12-битный, 8-канальный ЦАП с I²C интерфейсом и разными характеристиками питания.
