AD5668ACPZ-2-RL7

AD5668ACPZ-2-RL7 от Analog Devices

Общее описание: AD5668ACPZ-2-RL7 — это 16-разрядный цифро-аналоговый преобразователь (DAC) от компании Analog Devices. Он предоставляет высокую точность и позволяет конвертировать цифровые сигналы в аналоговые с минимальными погрешностями. Он оснащен 8 каналами выхода и встроенной программируемой опорной схемой, что делает его универсальным решением для множества приложений.

Преимущества:

• Высокая разрешающая способность: 16-битный DAC обеспечивает высокую точность преобразования.
• Низкое энергопотребление: Подходит для использования в энергоэффективных системах.
• Малый размер корпусов: Компактный корпус 16-LFCSP-WQ (4x4) позволяет использование в ограниченных пространствах.
• Широкий диапазон питающих напряжений: Поддерживает широкий диапазон питающих напряжений (2.7В - 5.5В).

Недостатки:

• Не подходит для высокоскоростных приложений: Время установления сигнала составляет 7 мкс, что может быть недостаточно для некоторых высокоскоростных применений.
• Требовательность к внешним компонентам: Для достижения максимальной точности могут потребоваться дополнительные высококачественные внешние компоненты.

Типовое использование:

• Автоматизация и контроль: Промышленные контроллеры и системы автоматизации.
• Аудио системы: Встроенные аудио решения и цифровые звуковые системы.
• Медицинское оборудование: Высокоточные медицинские диагностические приборы.
• Тестирование и измерительное оборудование: Устройства для точных измерений и тестирования.

Рекомендации по применению:

• Следует использовать высококачественные блоки питания для минимизации шумов и помех.
• AD5668ACPZ-2-RL7 может работать в режимах с как внутренней, так и внешней опорной схемой, что позволяет гибко настраивать его под конкретные задачи.
• При проектировании схемы рекомендуется обратить внимание на маршрутизацию линий SPI и DSP интерфейсов для минимизации возможностей помех.

Основные технические характеристики:

• Разрядность: 16 бит
• Количество DAC: 8
• Время установления: 7 мкс
• Тип выходного сигнала: Напряжение - буферизованное
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опоры: Внутренняя, внешняя
• Напряжение питания (аналоговое/цифровое): 2.7 В ~ 5.5 В
• Линейность (INL/DNL): ±8, ±1 LSB (макс.)
• Архитектура: Струнный DAC
• Температурный диапазон: -40°C ~ 105°C

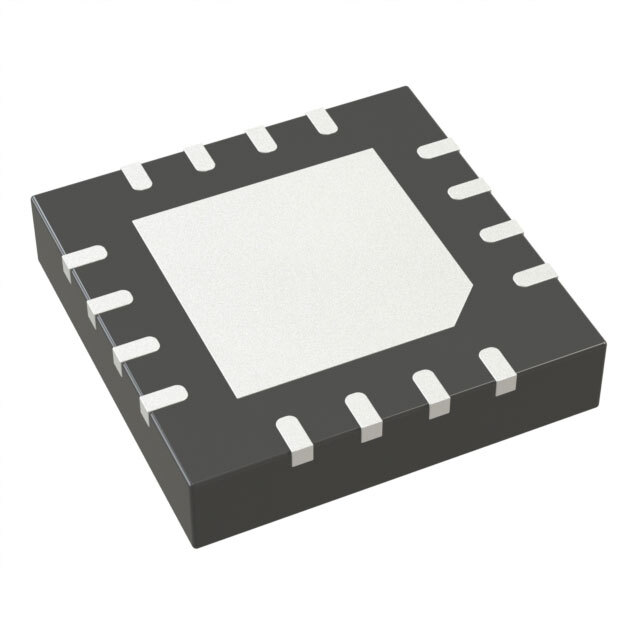

• Корпус: 16-LFCSP-WQ (4x4)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD5668BRUZ-2: Аналогичный 16-разрядный DAC от Analog Devices, но в другом корпусе (TSSOP-16).
• DAC8568IDCPR: 16-битный DAC с похожими характеристиками от Texas Instruments.

AD5668ACPZ-2-RL7 — это мощное решение для высокоточных применений, требующих надежного и точного циферно-аналогового преобразования.
