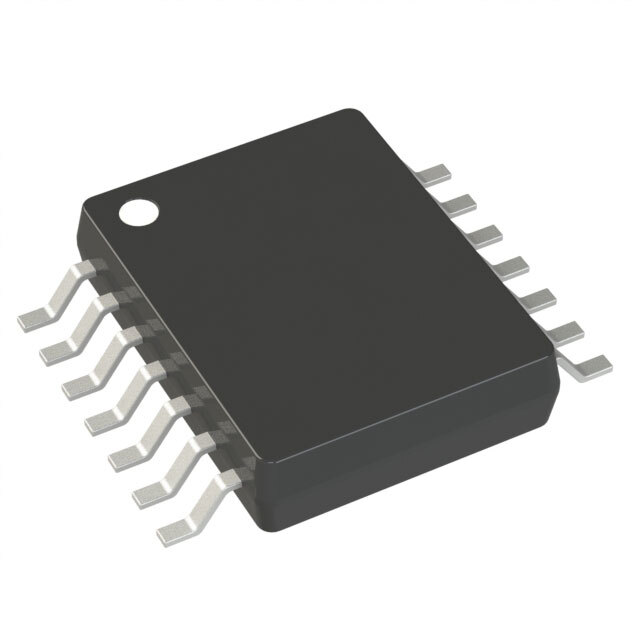

AD5666ARUZ-2REEL7

AD5666ARUZ-2REEL7 от Analog Devices

Общее описание

AD5666ARUZ-2REEL7 — это четырехканальный 16-битный цифровой-аналоговый преобразователь (DAC) с буферизированным выходом напряжения, разработанный компанией Analog Devices. Этот компонент обеспечивает высокую точность и стабильность и идеально подходит для приложений, требующих высокоточного преобразования сигналов.

Преимущества

• Высокая точность: 16-битная разрешающая способность позволяет получать точные аналоговые выходные сигналы.
• Низкое энергопотребление: Подходит для применения в устройствах с ограниченным энергопотреблением.
• Широкий диапазон напряжения питания: Работает при напряжении от 2.7V до 5.5V.
• Интерфейс SPI: Простой и быстрый интерфейс для коммуникации с микропроцессором или микроконтроллером.
• Встроенная внутренняя/внешняя ссылка: Гибкость в проектировании схемы.

Недостатки

• Только для поверхностного монтажа: Может быть сложным для использовании в прототипах или небольших проектах.
• Относительно высокая стоимость: Более высокоточные компоненты могут иметь более высокую цену.

Типовое использование

• Системы автоматического управления.
• Прецизионные измерительные приборы.
• Медицинское оборудование.
• Аудиовизуальные приложения.

Рекомендации по применению

• Используйте качественные источники питания для минимизации шумов и повышения надежности.
• Убедитесь, что разводка платы учитывает требования по заземлению и минимизации помех.
• Учтите необходимость теплоотвода при работе в условиях значительных температур.

Основные технические характеристики

• Разрядность: 16 бит.
• Количество каналов DAC: 4.
• Время установления: 10 микросекунд.
• Типы выходов: Буферизированный выход напряжения.
• Интерфейс данных: SPI, DSP.
• Входное напряжение питания (аналоговое): 2.7V ~ 5.5V.
• Входное напряжение питания (цифровое): 2.7V ~ 5.5V.
• Тип корпуса: 14-TSSOP (4.4 мм ширина).
• Диапазон рабочих температур: от -40°C до +105°C.

Возможные аналоги

• DAC8568IPWR: 8-канальный 16-битный DAC от Texas Instruments.
• AD5625RBRMZ-2500RL7: 12-битный, 4-канальный DAC от Analog Devices.
• MAX5541BEUA+: 16-битный 4-канальный DAC от Maxim Integrated.

Заключение

AD5666ARUZ-2REEL7 — это мощный и точный цифровой-аналоговый преобразователь, который найдет применение в различных областях, требующих высококачественных аналоговых сигналов. Высокая точность, гибкость в использовании и широкий диапазон рабочей температуры делают его идеальным выбором для множества приложений.
