AD5660BRJZ-3500RL7

AD5660BRJZ-3500RL7 от Analog Devices

Общее описание

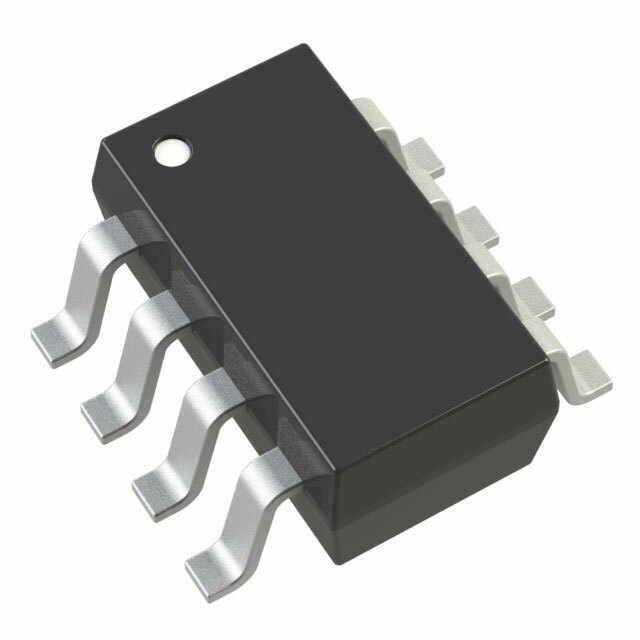

AD5660BRJZ-3500RL7 - это высокоточный 16-разрядный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Этот малогабаритный компонент выполнен в корпусе SOT-23-8 и предназначен для применения в различных аналоговых системах, где требуется точный выходной аналоговый сигнал.

Преимущества

• Высокое разрешение: 16-разрядный выход обеспечивает точное представление аналоговых сигналов.
• Компактный корпус: SOT-23-8 позволяет экономить место на плате.
• Широкий диапазон рабочих температур: от -40°C до +105°C, что делает компонент пригодным для использования в различных условиях окружающей среды.
• Низкое энергопотребление: позволяет использовать компонент в энергосберегающих приложениях.
• Интегрированный источник опорного напряжения: упрощает дизайн и снижает необходимость в дополнительных компонентах.

Недостатки

• Относительно высокая стоимость: по сравнению с аналоговыми компонентами с меньшим разрешением и функциональностью.
• Выходное напряжение ограничено источником питания: что может требовать дополнительных шагов для увеличения диапазона.

Типовое использование

• Прецизионные измерительные приборы
• Контрольные и управляющие системы
• Медицинское оборудование
• Промышленные автоматизированные системы
• Аудио системы и устройства

Рекомендации по применению

• Обеспечьте стабильное питание и качественную землю для минимизации встроенного шума.
• Используйте фильтры на входе/выходе для снижения внешних помех.
• Поддерживайте рабочую температуру в рекомендуемых пределах для соблюдения всех технических характеристик.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 1
• Время установления: 10 мкс
• Тип выхода: Буферное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип источника опорного напряжения: Встроенный
• Напряжение питания (аналоговое): 2.7V - 5.5V
• Напряжение питания (цифровое): 2.7V - 5.5V
• INL/DNL (наименьших значимых разрядов - LSB): ±16 (макс), ±1 (макс)
• Архитектура: Лестничный преобразователь с резисторами
• Рабочая температура: от -40°C до +105°C
• Корпус / Размещение: SOT-23-8
• Способ монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5662: Похожий 16-разрядный ЦАП с улучшенными параметрами.
• DAC8551: Альтернативное решение от Texas Instruments с сопоставимыми характеристиками.
• MCP4921: Аналог от Microchip Technology, предлагающий более выгодную стоимость.

Используйте AD5660BRJZ-3500RL7 для создания прецизионных и надежных аналоговых систем с минимальными затратами на пространство и энергопотребление.
