AD5660BRJZ-1500RL7

AD5660BRJZ-1500RL7 от Analog Devices

Общее описание

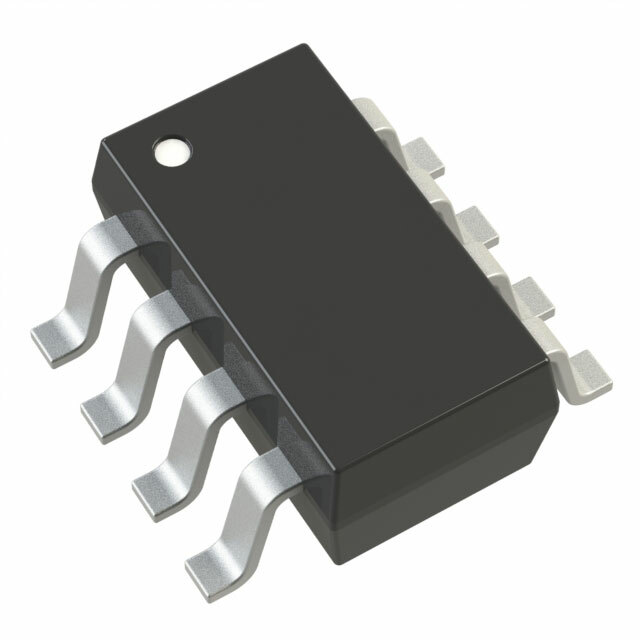

AD5660BRJZ-1500RL7 - это высокоточный 16-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он обеспечивает выход напряжения с буфером и характеризуется низким энергопотреблением. Устройство выпускается в компактном корпусе SOT-23-8, что делает его пригодным для использования в различных портативных и встраиваемых приложениях.

Преимущества

• Высокое разрешение: 16-битный преобразователь обеспечивает точное и плавное регулирование выходного напряжения.
• Низкое энергопотребление: Идеально подходит для портативных устройств и систем с ограниченным энергопотреблением.
• Малый корпус: Компактный SOT-23-8, который позволяет экономить место на печатной плате.
• Буферированный выход: Обеспечивает стабильный и надежный выходной сигнал без необходимости в дополнительных буферных цепях.
• Встроенный опорный источник: Облегчает проектирование и упрощает схему.

Недостатки

• Ограниченный температурный диапазон: Рабочий температурный диапазон -40°C ~ 105°C может быть недостаточен для некоторых экстремальных условий эксплуатации.
• Требует точного напряжения питания: Диапазон напряжения питания составляет от 2.7V до 3.3V, что может потребовать дополнительных стабилизаторов питания.

Типовое использование

• Прецизионные измерительные приборы
• Управление промышленными процессами
• Автоматизация и контроль
• Медицинские приборы
• Портативная электроника

Рекомендации по применению

• Питание: Убедитесь в соблюдении диапазона напряжения питания от 2.7V до 3.3V для обеспечения правильной работы устройства.
• Защита от ЭСР: Применение защитных средств от электростатического разряда при монтаже и эксплуатации.
• Теплоотведение: Обеспечьте подходящие условия охлаждения и вентиляции, чтобы избежать перегрева устройства.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 10 мкс
• Тип выхода: Напряжение - буферированный
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Встроенный
• Напряжение питания (аналоговое): 2.7V ~ 3.3V
• Напряжение питания (цифровое): 2.7V ~ 3.3V
• Интегральная нелинейность (INL): ±16 (макс. в LSB)
• Дифференциальная нелинейность (DNL): ±1 (макс. в LSB)
• Архитектура: ЦАП на основе строк
• Рабочая температура: -40°C ~ 105°C
• Корпус/выводы: SOT-23-8
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5676RBCPZ-RL7 от Analog Devices
• DAC8551IDGKR от Texas Instruments
• MAX5102ACPA+ от Maxim Integrated

Заключение

AD5660BRJZ-1500RL7 - это надежный и высокоточный 16-битный ЦАП, который подходит для широкого спектра приложений, требующих точного регулирования выходного напряжения. Его компактный размер и низкое энергопотребление делают его идеальным выбором для портативных и встраиваемых систем.
