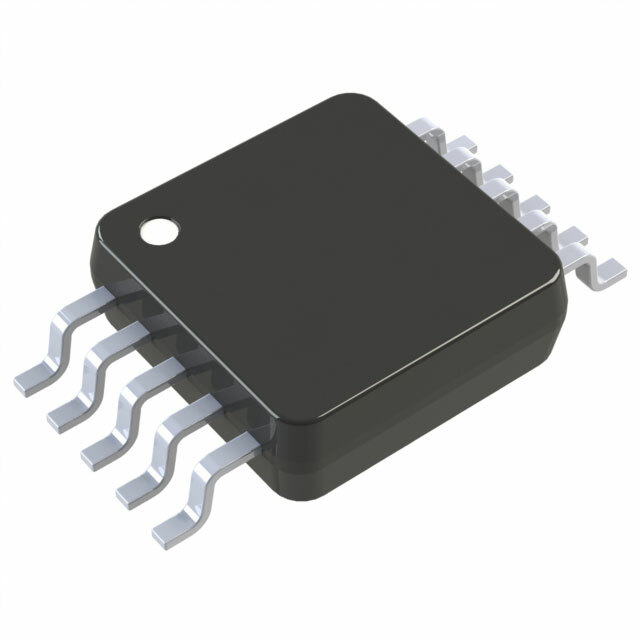

AD5643RBRMZ-5 от Analog Devices

Общее описание

AD5643RBRMZ-5 – это 14-битный цифровой-аналого преобразователь (ЦАП) с выходом напряжения, разработанный компанией Analog Devices. Он поддерживает интерфейс SPI (Serial Peripheral Interface) и предназначен для приложений, требующих прецизионного преобразования цифровых данных в аналоговые сигналы. Устройство отличается высоким качеством и интегрирует внутренний источник опорного напряжения, что упрощает разработку и уменьшает количество внешних компонентов.

Преимущества

• Высокое разрешение: 14-битное разрешение позволяет получить точные аналоговые выходные сигналы.
• Интегрированный опорный источник: Встроенный источник опорного напряжения (2,5 В) позволяет сократить количество внешних компонентов.
• Компактный корпус: 10-MSOP (micro small outline package) делает данный ЦАП удобным для использования в компактных устройствах.
• Стабильность и Надежность: Рабочий температурный диапазон от -40°C до +105°C позволяет использовать устройство в различных условиях окружающей среды.

Недостатки

• Ограниченная точность в условиях экстремальных температурных изменениях без дополнительной калибровки.
• Относительно высокая стоимость по сравнению с устройствами с меньшим разрешением.

Типовое использование

• Программные системы управления
• Измерительные системы и оборудования
• Программируемые источники напряжения
• Цифровые аудио системы
• Автоматизация промышленных процессов

Рекомендации по применению

• Питание: Используйте стабилизированные источники питания для питания цифровой (до 5 В) и аналоговой (до 5 В) схем.
• Фильтрация: Рекомендуется использовать фильтры для снижения уровня шумов на питающих линиях и на аналоговом выходе.
• Интерфейсные цепи: Обеспечьте правильное подключение интерфейсных линий SPI и минимизируйте длину соединений для снижения уровня паразитных емкостей и индуктивностей.

Основные технические характеристики

• Разрядность ЦАП: 14 бит
• Количество выходных преобразователей: 2
• Тип выхода: Буферированный выход напряжения
• Скорость установления: 5 мкс
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний/Внутренний
• Питание (Аналоговое/Цифровое): 5 В
• Рабочий температурный диапазон: -40°C до +105°C
• Корпус: 10-MSOP (3 мм ширина)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD5668RBRUZ - 16-битный ЦАП от Analog Devices с аналогичными характеристиками и интерфейсом.
• MCP4922-E/MS - 12-битный ЦАП от Microchip Technology с двумя выходами на основе SPI интерфейса.
• MAX521BCAG+T - 14-битный ЦАП от Maxim Integrated, работающий по I2C интерфейсу, с аналогичным функционалом.

Этот компонент является отличным выбором для применения в высокоточных устройстве, требующих преобразования цифровых данных в аналоговые сигналы с высоким разрешением.
