AD563SD/BIN

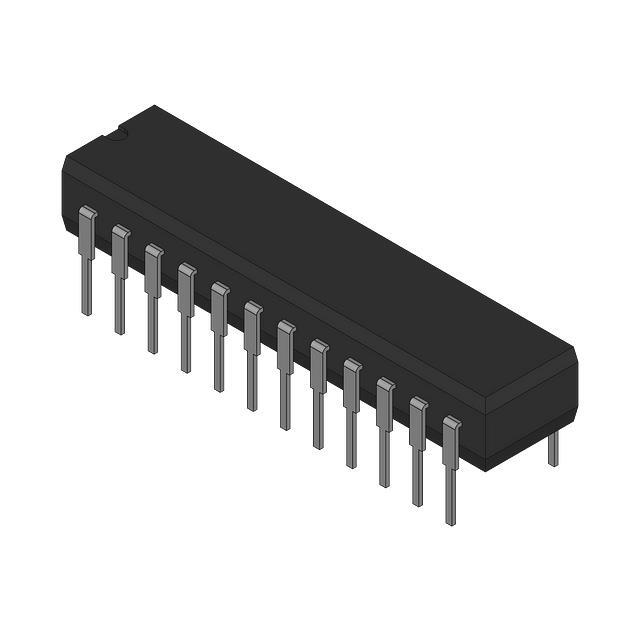

Цифро-аналоговый преобразователь (ЦАП) AD563SD/BIN от Analog Devices

Общее описание

Цифро-аналоговый преобразователь AD563SD/BIN от компании Analog Devices — это высокопроизводительный 12-битный ЦАП, выполненный в корпусе 24-CDIP. Он предназначен для преобразования цифровых сигналов в аналоговые, что делает его идеальным решением для широкого спектра приложений в области промышленной автоматизации, измерительных систем и других приложений, требующих точного контроля аналоговых сигналов.

Преимущества

• Высокая точность: Благодаря разрешению в 12 бит, обеспечивается высокая точность преобразования, что подходит для ответственных задач.
• Быстрое время установления: Время установления составляет всего 1.5 мкс, что позволяет использовать ЦАП в высокоскоростных приложениях.
• Широкий диапазон питающего напряжения: Поддержка аналогового и цифрового питающего напряжения от 4.75 В до 15.8 В обеспечивает гибкость в выборе источников питания.
• Надежность: Промышленный диапазон рабочих температур от -55°C до 125°C делает его пригодным для эксплуатации в суровых условиях.

Недостатки

• Требуется внешний буфер: Тип выхода — несобранный выход тока, что может требовать дополнительного буферирования для некоторых приложений.
• Сложность интеграции: Как и любые специализированные компоненты с высокими требованиями к точности, интеграция данного ЦАП может требовать определенной инженерной квалификации.

Типовое использование

• Медицинские приборы
• Системы управления движением
• Измерительные и тестовые приборы
• Автоматизация производственных процессов
• Аудио системы с высокой точностью

Рекомендации по применению

• Для обеспечения наилучшей производительности при интеграции рекомендуется использовать качественные источники питания и минимизировать помехи в цепях питания.
• В схемах, требующих объединенного выходного сигнала, рекомендуется использование внешних операционных усилителей для буферизации.

Основные технические характеристики

• Разрешение: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 1.5 мкс
• Тип выхода: Ток — несобранный
• Дифференциальный выход: Нет
• Интерфейс данных: -
• Тип опорного напряжения: Внутреннее
• Питающее напряжение, аналоговое: 4.75 В ~ 15.8 В
• Питающее напряжение, цифровое: 4.75 В ~ 15.8 В
• INL/DNL (LSB): ±0.5 (Макс), ±0.5 (Макс)
• Архитектура: Умножающий ЦАП
• Рабочая температура: -55°C ~ 125°C
• Корпус: 24-CDIP (0.300", 7.62 мм)
• Установочный тип: Сквозное отверстие (Through Hole)

Возможные аналоги

• DAC8420FPZ от Analog Devices
• LTC1658CGN#PBF от Analog Devices
• MCP4922-E/P от Microchip Technology

Использование AD563SD/BIN в ваших проектах обеспечит высокую точность и надежность, что является ключевым фактором в критически важных приложениях.
