AD5628BCBZ-1-RL7

AD5628BCBZ-1-RL7 от Analog Devices

Общее описание

AD5628BCBZ-1-RL7 – это высокоточный 12-битный цифро-аналоговый преобразователь (ЦАП) от Analog Devices. Он содержит восемь независимых ЦАПов в одном корпусе, что позволяет использовать его в системах с высокими требованиями к состояниям выходных сигналов. Устройство поддерживает интерфейсы SPI и DSP, что делает его универсальным решением для многих приложений.

Преимущества

• Высокая точность: 12-битный ЦАП обеспечивает высокое разрешение выходного сигнала, что важно для точного восстановления аналоговых сигналов.
• Малое время установления: 7 мкс время установления позволяет быстро достигать заданного уровня, что полезно в быстродействующих системах.
• Широкий диапазон напряжений питания: возможность работы при напряжениях питания от 2,7 В до 5,5 В обеспечивает гибкость в различных схемах.

Недостатки

• Внешние компоненты: несмотря на наличие встроенных опорных напряжений, может потребоваться внешний источник для повышения точности и стабильности выходного сигнала.
• Температурный диапазон: хотя рабочий диапазон составляет от -40°C до 105°C, экстремальные температуры могут влиять на производительность.

Типовое использование

1. Цифровое управление в аналоговых системах: используется в системах управления, где необходимо преобразование цифровых сигналов в аналоговые.
2. Аудиосистемы: применяется в аудиосистемах для формирования аналоговых выходных сигналов с высоким качеством.
3. Медицинское оборудование: используется в медицинской электронике для точного формирования и регулирования сигналов.

Рекомендации по применению

• Конденсаторы декуплинга: рекомендуется установка конденсаторов декуплинга между выводами питания и землей для снижения шумов и стабильной работы устройства.
• Защита выходов: в случае работы с высокочастотными сигналами или в условиях электромагнитных помех рекомендуется использовать фильтры и защитные цепи на выходах.

Основные технические характеристики

• Количество бит: 12 бит
• Количество ЦАПов: 8
• Время установления: 7 мкс
• Тип выхода: напряжение - буферизированное
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: внешний, внутренний
• Напряжение питания (аналоговое и цифровое): 2,7 В ~ 5,5 В

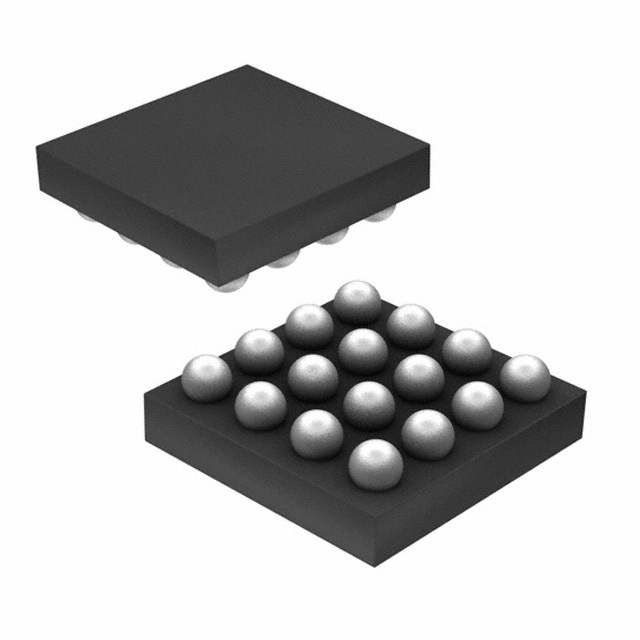

• Корпус: 16-WLCSP (2.61x2.61 мм)
• Рабочий температурный диапазон: -40°C ~ 105°C

Возможные аналоги

• AD5360: 16-битный ЦАП с восемью каналами от Analog Devices.
• LTC2608: 12-битный, 8-канальный ЦАП от Linear Technology.
• DAC8568: 16-битный, 8-канальный ЦАП от Texas Instruments.

Используйте AD5628BCBZ-1-RL7 от Analog Devices для высокоточных аналоговых обработок в вашем проекте, и вы получите надежное устройство с высокими характеристиками и широкими возможностями применения.
