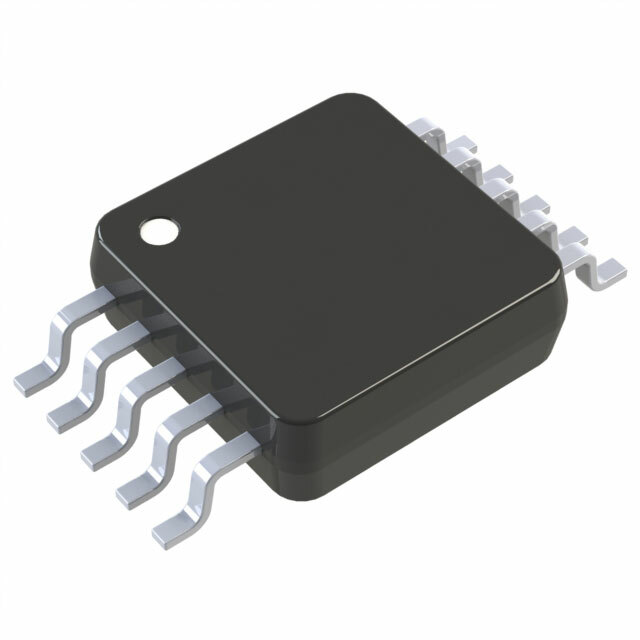

AD5624RBRMZ-5 от Analog Devices

Общее описание

AD5624RBRMZ-5 – это высокоточный 12-битный цифро-аналоговый преобразователь (ЦАП) с четырьмя выходными каналами от компании Analog Devices. Устройство включает в себя буферизированные выходы напряжения и поддерживает интерфейсы SPI и DSP для передачи данных. Особенностью данного ЦАП является встроенный опорный источник напряжения, что обеспечивает высокую точность и стабильность аналогового вывода.

Преимущества

• Высокая точность с разрешением 12 бит.
• Быстрое время установления (settling time) 4.5 мкс, что обеспечивает высокую скорость отклика.
• Встроенный опорный источник напряжения, позволяющий уменьшить количество внешних компонентов.
• Поддержка интерфейсов SPI и DSP для интеграции в различные системы.
• Широкий диапазон рабочих температур (-40°C ~ 105°C), что позволяет использовать устройство в различных условиях.

Недостатки

• Требуется стабилизированное питание 5 В, что может потребовать дополнительных схем стабилизации в некоторых приложениях.
• Не подходит для высокомощных приложений из-за ограничений по выходному току.

Типовое использование

• Прецизионные измерительные приборы.
• Аудиоаппаратура с высоким качеством звука.
• Управление электроникой в промышленности.
• Медицинские приборы.
• Автоматизация тестирования и управления.

Рекомендации по применению

• Убедитесь, что питание стабилизировано и соответствует требованиям по напряжению и току.
• Используйте адекватные фильтры для уменьшения помех на линиях данных.
• Следите за правильностью подключения интерфейсов SPI/DSP для обеспечения корректной передачи данных.
• Обеспечьте охлаждение устройства в случае работы в экстремальных температурных условиях.

Основные технические характеристики

• Количество бит: 12
• Количество ЦАП: 4
• Время установления: 4.5 мкс
• Тип выхода: Напряжение - Буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI, DSP
• Тип опорного напряжения: Внешний, Внутренний
• Напряжение питания (Аналог): 4.5В - 5.5В
• Напряжение питания (Цифровое): 2.7В - 5.5В
• INL/DNL (LSB): ±0.5, ±0.25 (Макс)
• Архитектура: String DAC
• Рабочая температура: -40°C ~ 105°C
• Корпус / Вид корпуса: 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5624RBRMZ-2: 12-битный ЦАП с подобными характеристиками, но с диапазоном напряжения 2.5.В.
• LTC2604 от Linear Technology: 16-битный четырёхканальный ЦАП с встроенным опорным напряжением.
• MAX5744 от Maxim Integrated: 12-битный четырёхканальный ЦАП с интерфейсом SPI.

Этот компонент идеально подходит для приложений, требующих высокой точности и стабильности при преобразовании цифровых сигналов в аналоговые.
