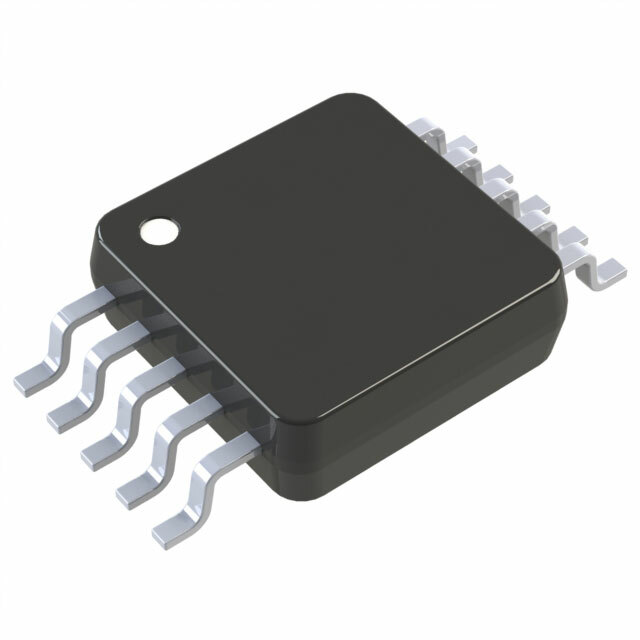

AD5624BRMZ

AD5624BRMZ, Analog Devices

Общее описание: AD5624BRMZ от Analog Devices — это 12-битный цифро-аналоговый преобразователь (ЦАП) с четырьмя выходными каналами и выходом с буферизацией. Этот прибор предназначен для использования в различных приложениях, требующих высокой точности и стабильности преобразования цифровых сигналов в аналоговые.

Преимущества:

• Высокая разрешающая способность: 12 бит.
• Четыре независимых выхода, что позволяет работать с многоканальными системами.
• Малое время установления выходного напряжения: 4.5 мкс.
• Низкопотребляющее и стабильное напряжение питания (2.7 В - 5.5 В).
• Широкий диапазон рабочих температур: от -40°C до 105°C, что позволяет использовать устройство в различных условиях окружающей среды.

Недостатки:

• Требуется внешний опорный источник напряжения для работы ЦАП.
• Ограниченные возможные применения при высоких частотах из-за времени установки 4.5 мкс.

Типовое использование:

• Управление аналоговыми сигналами в системах автоматического регулирования.
• Цифровое аудио и видеоустройства.
• Программируемые генераторы волн.
• Медицинские приборы для измерений и диагностики.
• Измерительные и тестовые системы.

Рекомендации по применению:

• Используйте внешний стабильный источник опорного напряжения для достижения высокой точности преобразования.
• При проектировании печатных плат обеспечьте хорошее разведение аналоговой и цифровой частей, чтобы уменьшить электрические шумы.
• Рекомендуется добавить байпасные конденсаторы на питающие вывода для улучшения стабильности и снижения шума.

Основные технические характеристики:

• Число разрядов (бит): 12.
• Количество ЦАП: 4.
• Время установления: 4.5 мкс.
• Тип выхода: Напряжение с буферизацией.
• Дифференциальный выход: Нет.
• Интерфейс данных: SPI, DSP.
• Тип опорного напряжения: Внешний.
• Напряжение питания (Аналоговое): 2.7 В ~ 5.5 В.
• Напряжение питания (Цифровое): 2.7 В ~ 5.5 В.
• Точность нелинейных и дифференциальных характеристик (LSB): ±0.5, ±0.25 (макс.).
• Архитектура: Струнный ЦАП.
• Рабочая температура: -40°C ~ 105°C.
• Корпус/выполнение: 10-TFSOP, 10-MSOP (0.118", 3.00 мм ширина).
• Тип монтажа: Поверхностный (SMD).

Возможные аналоги:

• MCP4725 от Microchip Technology
• LTC1660 от Analog Devices
• DAC7811 от Texas Instruments

Использование AD5624BRMZ обеспечивает высокую точность и надежность в приложениях, требующих высокого качества аналогового сигнала из цифровых данных.
