AD561KD

Описание AD561KD от Analog Devices

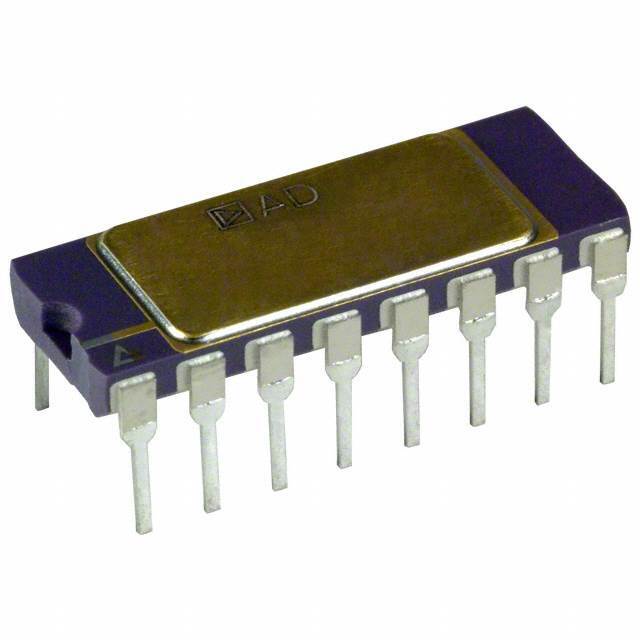

AD561KD – это 10-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices, который обеспечивает высокую точность и стабильность. Компонент выполнен в 16-контактном корпусе CDIP (Ceramic Dual In-line Package), что способствует надежной работе в широком диапазоне температур.

Общие характеристики

• Разрешение: 10 бит
• Кол-во ЦАП: 1
• Время установления: 250 мкс
• Тип выхода: Токовый, небуферизованный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внутреннее

Преимущества

• Высокая точность: Обеспечивает отличную точность преобразования благодаря малому значению нелинейности и дифференциальной нелинейности.
• Надежность: Uсловие Ceramic Dual In-line Package (CDIP) обеспечивает высокая защита от окружающей среды.
• Легкость интеграции: Широкий диапазон напряжений питания позволяет легко интегрировать устройство в различные схемы.

Недостатки

• Медленное время установления: Время установления в 250мкс может быть недостаточно быстрым для некоторых приложений, требующих более высокой скорости отклика.
• Небуферизованный выход: Требует дополнительной буферизации для определенных приложений, что может усложнить схему.

Типовое использование

• Автоматизация и управление процессами: Используется в системах управления, где необходима точная генерация аналогового сигнала.
• Цифровые отчетные системы: Подходит для применения в системах, где цифровая информация должна быть преобразована в аналоговый формат.
• Прямо цифровое управление (DDC): Идеален для применения в цифровых системах управления, где необходимо преобразование данных с высокой точностью.

Рекомендации по применению

• Блок питания: Следует использовать стабилизированный блок питания для обеспечения высокой точности и стабильности работы устройства.
• Буферизация выхода: Рекомендуется добавить буфер на выход для обеспечения совместимости с различными устройствами приема и повышения общей производительности системы.

Основные технические характеристики

• Разрешение: 10 бит
• Кол-во ЦАП: 1
• Время установления: 250 мкс
• Тип выхода: Токовый, небуферизованный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внутреннее
• Диапазон напряжения питания, аналоговый: 4.5В ~ 16.5В, -10.8В ~ 16.5В
• Диапазон напряжения питания, цифровой: 4.5В ~ 16.5В
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / Размер: 16_CDIP (0.300", 7.62mm)

Возможные аналоги

• AD7524KN от Analog Devices: 8-битный ЦАП с параллельным интерфейсом и более быстрым временем установления.
• DAC0808LCN от Texas Instruments: 8-битный ЦАП с меньшим разрешением, но быстрее по времени отклика.

С помощью этих характеристик и рекомендаций вы сможете эффективно использовать AD561KD в своих проектах для обеспечения высокой точности и стабильности выходных сигналов.
