AD561JNZ

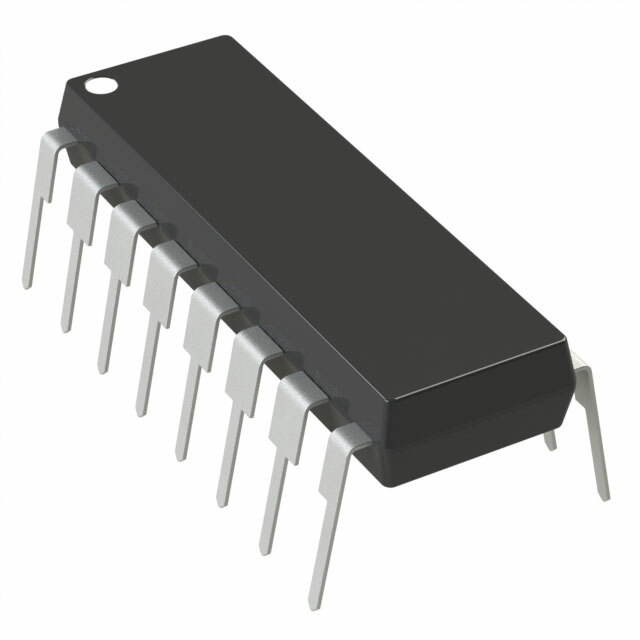

ЦАП (Цифро-аналоговый преобразователь) AD561JNZ от Analog Devices

Общее описание

AD561JNZ от компании Analog Devices - это высококачественный 10-битный цифрово-аналоговый преобразователь (ЦАП), предназначенный для широкого спектра аналоговых приложений. Это устройство собрано в корпусе 16-DIP и обеспечивает надежную и точную конвертацию цифровых сигналов в аналоговые.

Преимущества

• Высокая точность: 10-битная точность позволяет использовать этот ЦАП в приложениях, требующих высокой точности и стабильности.
• Быстрое время установления: Типичное время установления 250 нс позволяет использовать устройство в высокоскоростных системах.
• Широкий диапазон напряжений питания: Устройство поддерживает широкий диапазон питающих напряжений, обеспечивая большую гибкость в проектировании.
• Простота интеграции: Благодаря использованию параллельного интерфейса, устройство легко интегрируется в разные системы.

Недостатки

• Требует внешнего радиатора: При высоких нагрузках возможно перегревание, что требует использования дополнительных охлаждающих устройств.
• Через отверстие монтаж: Монтируется через отверстие, что может быть менее удобно в некоторых приложениях по сравнению с поверхностным монтажом.

Типовое использование

• Аналоговые сигнализации и управление
• Промышленная автоматизация
• Аудио/Видео системы
• Медицинское оборудование
• Телекоммуникации

Рекомендации по применению

• Для минимизации шума и повышения стабильности рекомендуется использовать тщательно спроектированное заземление.
• Убедитесь в наличии соответствующих конденсаторов для фильтрации питательных напряжений.
• При проектировании обеспечьте достаточное охлаждение для предотвращения перегрева устройства в условиях высокой нагрузки.

Основные технические характеристики

• Разрядность ЦАП: 10 бит
• Количество ЦАП: 1
• Время установления: 250 нс (тип.)
• Тип выходного сигнала: Токовый — небуферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внутренний
• Напряжение питания (Аналоговое): 4.5В ~ 16.5В, -10.8В ~ 16.5В
• Напряжение питания (Цифровое): 4.5В ~ 16.5В
• Точность ИНЛ/ДНЛ (LSB): ±0.25, ±0.5
• Архитектура: R-2R
• Температурный диапазон работы: 0°C ~ 70°C
• Корпус / Упаковка: 16-DIP (0.300", 7.62mm)
• Тип монтажа: Через отверстие (Through Hole)

Возможные аналоги

• AD5624RBRMZ: 12-битный ЦАП от Analog Devices
• DAC084S085CIMM/NOPB: 8-битный ЦАП от Texas Instruments
• MCP4725A0T-E/CH: 12-битный ЦАП от Microchip Technology

Этот компонент подходит для использования в самых различных областях, от бытовой электроники до сложных промышленных систем, требующих точного управления аналоговыми сигналами.
