AD5592RWBCPZ-1-RL7

AD5592RWBCPZ-1-RL7 от Analog Devices

Общее описание

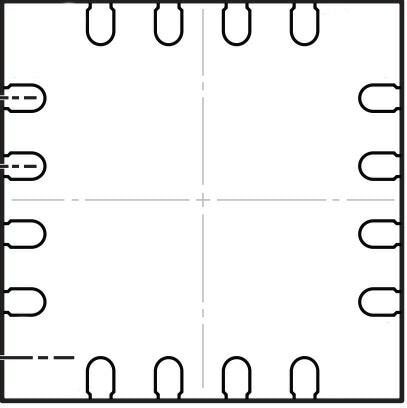

AD5592RWBCPZ-1-RL7 – это многофункциональная микросхема от компании Analog Devices, предназначенная для преобразования аналоговых сигналов в цифровые и наоборот (ADC/DAC). Устройство имеет 8 каналов, разрешение 12 бит и рассчитано на подключение через интерфейс SPI. Оно может работать в широком диапазоне температур от -40°C до 125°C, что делает его пригодным для использования в различных условиях. Выпускается в компактном корпусе 16-LFCSP-WQ (3x3).

Преимущества

• Универсальность: Возможность работы как в режиме АЦП (ADC), так и в режиме ЦАП (DAC), позволяя гибко использовать устройство в разных задачах.
• Высокая точность: 12-битное разрешение обеспечивает высокую точность преобразования сигналов.
• Интерфейс SPI: Надежный и быстрый способ связи с другими компонентами системы.
• Широкий температурный диапазон: (-40°C ~ 125°C) позволяет использовать устройство в условиях экстремальных температур.
• Компактный корпус: Удобен для интеграции в схемы с ограниченным пространством.

Недостатки

• Требует навыков работы с интерфейсом SPI для настройки и управления.
• Относительно небольшое количество каналов, что может быть недостаточно для решений, требующих большого количества входов/выходов.

Типовое использование

• Автомобильная электроника: Благодаря соответствию стандарту AEC-Q100, микросхема может использоваться в автомобилях.
• Промышленные контроллеры: Высокая точность и надежность делают данный компонент подходящим для промышленных применений.
• Медицинское оборудование: Высокое разрешение и точность необходимые для медицинских приборов.

Рекомендации по применению

• Планирование питания: Обеспечьте стабильное питание в диапазоне 2.7V ~ 5.5V.
• Расчет времени реакции: Учтите максимальную частоту выборки (350k выборок в секунду) при планировании работы схемы.
• Температурный режим: Обратите внимание на диапазон рабочих температур, чтобы устройство работало в оптимальных условиях.

Основные технические характеристики

• Тип: АЦП, ЦАП
• Количество каналов: 8
• Разрешение (бит): 12 бит
• Частота выборки: 350k выб./сек.
• Интерфейс данных: SPI
• Напряжение питания: 2.7V ~ 5.5V
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 16-LFCSP-WQ (3x3)

Возможные аналоги

• MCP3208 от Microchip: 12-битный многоканальный АЦП с аналогичным интерфейсом SPI.
• AD5060 от Analog Devices: Высокоточный ЦАП с 16-битным разрешением и интерфейсом SPI.
• LTC2309 от Analog Devices: 12-битный, 8-канальный взаимодополняющий АЦП с последовательным интерфейсом I2C.

Если вам нужны дополнительные характеристики или документация, обратитесь к спецификациям производителя и техническим данным.
