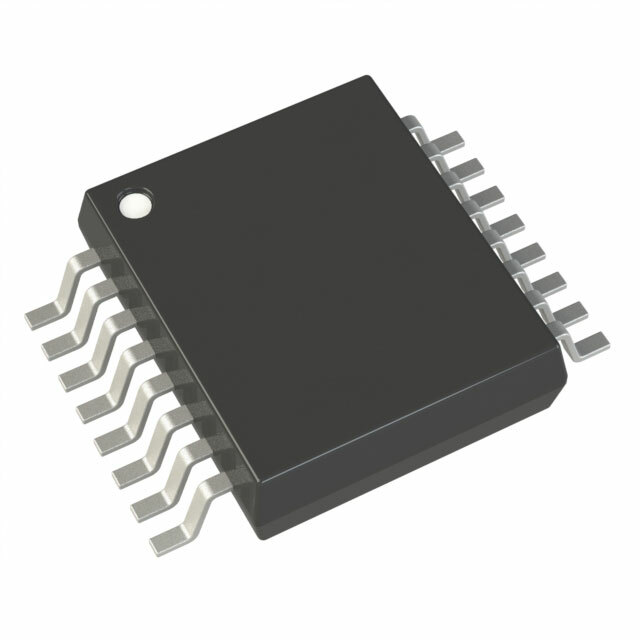

AD5570BRSZ

AD5570BRSZ от Analog Devices

Общее описание

AD5570BRSZ — это высокопроизводительный 16-битный ЦАП (цифро-аналоговый преобразователь) с выходным напряжением и интерфейсом SPI, производимый компанией Analog Devices. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые с высокой точностью, обеспечивая отличные характеристики интегральной нелинейности (INL) и дифференциальной нелинейности (DNL).

Преимущества

• Высокая точность: Обеспечивает 16-битное разрешение с малым разбросом ошибок.
• Быстрое установление: Время установления составляет всего 16 мкс, что позволяет обрабатывать данные с высокой скоростью.
• Широкий диапазон входных напряжений: Входное напряжение варьируется от ±11.4V до ±16.5V, что делает его гибким для различных приложений.
• Компактный корпус: Поставляется в компактном корпусе 16-SSOP, что экономит место на печатной плате и упрощает монтаж.

Недостатки

• Необходимость внешнего опорного напряжения: Требует внешнего источника опорного напряжения для корректной работы.
• Отсутствие цифрового питания: Пользователь должен обеспечить отдельный источник питания для аналоговой части схемы.

Типовое использование

• Программируемые источники питания
• Прецизионные измерительные системы
• Аудиооборудование
• Системы управления и автоматизации

Рекомендации по применению

1. Правильное подключение: Обеспечьте качественное подключение внешнего опорного напряжения для поддержания высокой точности.
2. Фильтрация питания: Используйте конденсаторы фильтрации для стабилизации напряжения питания и минимизации шумов.
3. Термическое управление: Установите компонент таким образом, чтобы обепечить хорошее отведение тепла и минимизировать ошибки, вызванные перегревом.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 16 мкс
• Тип выхода: Напряжение - буферированный
• Диапазон входных напряжений: ±11.4V ~ ±16.5V
• Температурный диапазон: -40°C ~ 85°C
• Корпус/размер: 16-SSOP
• Интерфейс данных: SPI, DSP
• Архитектура: R-2R

Возможные аналоги

• DAC8831IDGK от Texas Instruments
• MAX5219KA+ от Maxim Integrated
• LTC2606CGN-1#PBF от Linear Technology

Эти аналоги могут предложить различные уровни производительности и функциональности, которые могут подходить для различных применений в зависимости от требований проекта.
