AD5557CRUZ

AD5557CRUZ от Analog Devices

Общее описание

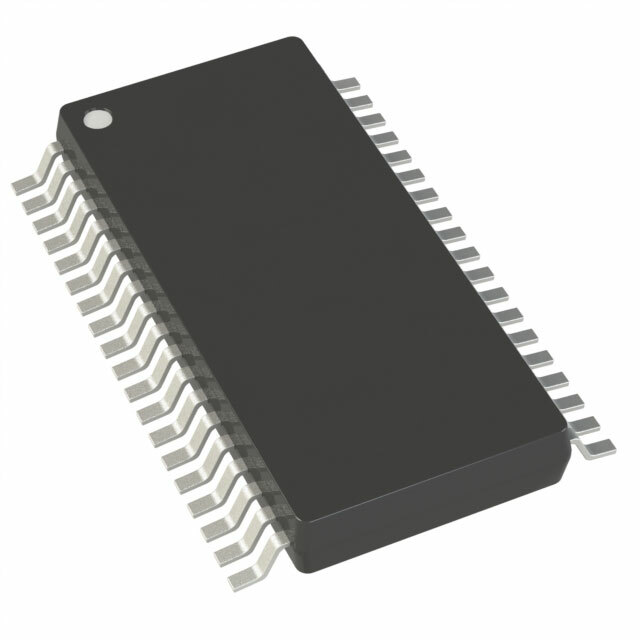

AD5557CRUZ - это высокоточный 14-битный цифровой аналоговый преобразователь (ЦАП) производства компании Analog Devices. Он имеет два независимых преобразователя и выполнен в компактном корпусе 38-TSSOP.

Преимущества

• Высокое разрешение: 14-битное разрешение позволяет достигать высокой точности выходного сигнала.
• Быстрое время установления: Время установления типичное 500нс, что обеспечивает быструю реакцию устройства.
• Широкий диапазон питающих напряжений: Поддержка аналогового и цифрового питания в диапазоне 2.7В ~ 5.5В.
• Повышенная точность: Типичное значение INL и DNL составляет ±1 LSB.
• Компактный размер: Корпус 38-TSSOP занимает минимальное пространство на плате.

Недостатки

• Незащищенные выходы: Выходной сигнал не буферизован, что может потребовать дополнительной схемотехники для стабилизации.
• Не подходит для дифференциальных выходов: Устройство не поддерживает дифференциальные выходы.

Типовое использование

• Программуемые источники сигнала
• Управление напряжением в системах регулировки питания
• Цифровое регулирование в системах автоматизации и контроля
• Прецизионные измерительные приборы

Рекомендации по применению

• Необходимо учитывать необходимость внешнего опорного напряжения для достижения максимальной точности.
• Рекомендуется использовать буферные операционные усилители на выходе для стабилизации сигнала.
• При проектировании необходимо учитывать температурный диапазон -40°C ~ 125°C для обеспечения стабильной работы устройства.

Основные технические характеристики

• Разрешение: 14 бит
• Количество D/A преобразователей: 2
• Время установления: 500нс (типичное)
• Тип выхода: Токовый - небезбуферный
• Диапазон питающего напряжения, аналоговое: 2.7В ~ 5.5В
• Диапазон питающего напряжения, цифровое: 2.7В ~ 5.5В
• ИНЛ/ДНЛ (LSB): ±1 (максимум), ±1 (максимум)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 125°C
• Корпус / Кейс: 38-TSSOP

Возможные аналоги

• AD5504BRUZ (Analog Devices)
• LTC1446CS8 (Analog Devices)
• DAC8820ICDGKR (Texas Instruments)

Заключение

AD5557CRUZ - это надежный и высокоточный 14-битный ЦАП от Analog Devices. Он идеально подходит для применения в системах, требующих прецизионного управления и быстрого отклика. Однако важно учесть дополнительные требования к схемотехнике для достижения наилучших результатов.
