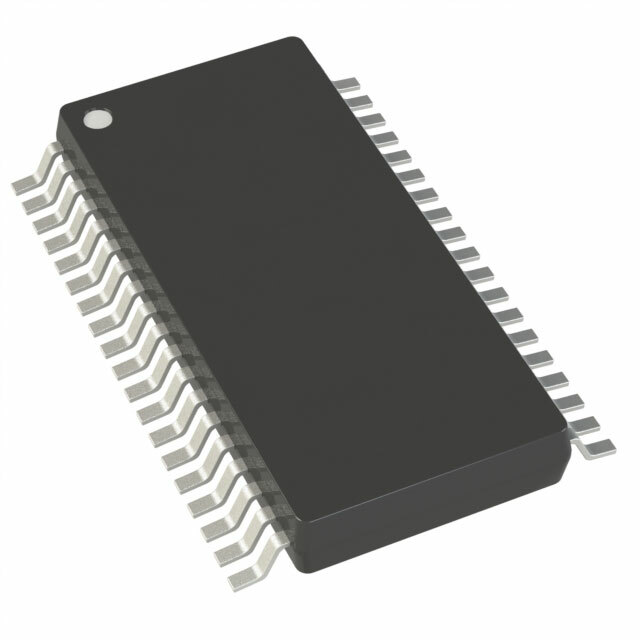

AD5557CRU-REEL7

AD5557CRU-REEL7 от Analog Devices

Общее описание

AD5557CRU-REEL7 - это 14-битный цифровой-аналого преобразователь (ЦАП) от компании Analog Devices. Преобразователь разработан для высокоточного управления аналоговыми сигналами и является идеальным выбором для различных приложений, включая точные измерительные приборы и системы автоматического управления. Устройство использует архитектуру R-2R и поддерживает параллельный интерфейс данных.

Преимущества

• Высокая точность: 14-битная разрядность обеспечивает высокое разрешение и точность преобразования.
• Широкий диапазон рабочего напряжения: Поддержка аналогового и цифрового напряжения питания в диапазоне от 2.7 В до 5.5 В.
• Быстрое установление: Время установления составляет всего 500 нс, что позволяет использовать компонент в системах с высокими требованиями к быстродействию.
• Компактность: Корпус 38-TSSOP (Thin Shrink Small Outline Package) обеспечивает компактное размещение на печатной плате.

Недостатки

• Требуется внешний опорный источник: Отсутствие встроенного опорного источника требует использования внешнего компонента для обеспечения стабильности сигнала.
• Отсутствие буферизации выхода: Необходимость дополнительного буферирования выхода для некоторых приложений.

Типовое использование

• Точные измерительные приборы
• Автоматизированные системы управления
• Медицинские устройства
• Телекоммуникационные системы

Рекомендации по применению

• Питание: Убедитесь, что напряжение питания поддерживается в диапазоне от 2.7 В до 5.5 В для обеспечения стабильной работы.
• Буферизация: Если требуется буферизированный выходной сигнал, рассмотрите возможность использования внешнего буфера.
• Опорное напряжение: Используйте стабильный внешний опорный источник для максимальной точности преобразований.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 2
• Время установления: 500 нс (типично)
• Тип выхода: Ток - небуферизированный
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2.7 В ~ 5.5 В
• Напряжение питания, цифровое: 2.7 В ~ 5.5 В
• Линейность (INL/DNL): ±1 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 125°C
• Корпус / Тип корпуса: 38-TSSOP (0.173", 4.40 мм Ширина)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5541A: 16-битный одно-канальный ЦАП с похожими характеристиками.
• DAC8812: 12-битный двухканальный ЦАП, если требуется меньшая разрядность.

Заключение

AD5557CRU-REEL7 - это высокоточный 14-битный ЦАП от Analog Devices, который подходит для приложений, требующих высокоточного аналогового сигнала. С его высокоскоростными характеристиками и компактным корпусом он идеально подходит для использования в высокоточных измерительных приборах и системах автоматического управления.
