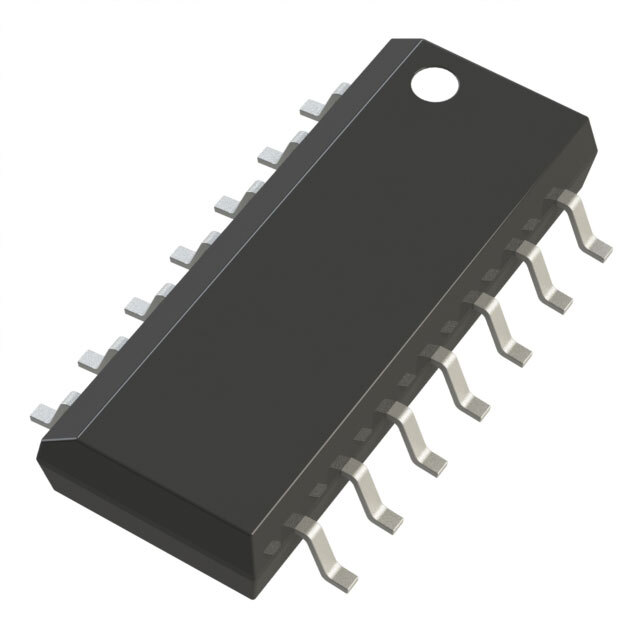

AD5552BRZ

Цифрово-аналоговый преобразователь AD5552BRZ от Analog Devices

Общее описание

AD5552BRZ от Analog Devices - это высококачественный цифрово-аналоговый преобразователь (ЦАП) с разрешением 14 бит, предназначенный для точного преобразования цифровых сигналов в аналоговые. Устройство упаковано в компактный корпус SOIC-14 и предназначено для монтажа на поверхность.

Преимущества

• Высокое разрешение: 14 бит обеспечивает точное и детализированное преобразование сигнала.
• Широкий диапазон напряжений питания: Поддержка аналогового и цифрового питания в диапазоне от 2.7V до 5.5V.
• Высокая скорость установления: Устройство имеет время установления 1µs, что позволяет использовать его в системах с высокими требованиями к скорости отклика.
• Интерфейс SPI: Простая и быстрая интеграция с другими микроконтроллерами и системами.

Недостатки

• Не буферированный выход: Необходимо дополнительное схемотехническое решение для буферизации выхода в некоторых приложениях.
• Внешний источник опорного напряжения: Необходимость использования внешнего опорного напряжения может увеличить сложность схемы.

Типовое использование

• Прецизионные измерительные и управляющие системы
• Цифровые генераторы сигналов
• Системы автоматического управления
• Устройства обработки звука и изображения

Рекомендации по применению

• Рекомендуется использовать внешний низкошумящий источник опорного напряжения для достижения оптимальных характеристик ЦАП.
• В случае необходимости буферизации выходного сигнала используется внешний операционный усилитель.
• Следите за правильным подключением питания и заземления для минимизации шумов и помех.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 1
• Время установления: 1µs
• Тип выхода: Напряжение - без буферизации
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое и цифровое): 2.7V ~ 5.5V
• Точность нелинейности (INL/DNL): ±0.15 LSB
• Архитектура: R-2R
• Температурный диапазон: -40°C ~ 85°C
• Корпус: SOIC-14 (ширина 3.90 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• DAC8411: фирма Texas Instruments, 14-битный ЦАП с аналогичным функционалом.
• AD5541: другой продукт от Analog Devices с похожими параметрами, но с некоторыми различиями в технических характеристиках.

Заключение

AD5552BRZ - это отличный выбор для систем, требующих высокой точности цифрово-аналогового преобразования и надежности. Этот ЦАП обеспечивает высокую производительность при относительно низком энергопотреблении и поддерживает широкий спектр приложений в измерительных и управляющих системах.
