AD5547BRUZ

AD5547BRUZ от Analog Devices

Общее описание

AD5547BRUZ — это высокоточный 16-битный цифро-аналоговый преобразователь (ЦАП), выполненный на основе архитектуры R-2R от компании Analog Devices. Этот двухканальный ЦАП предназначен для преобразования цифровых данных в аналоговые выходные сигналы с высокой точностью и стабильностью. Устройство обладает малым потреблением энергии и высокой скоростью установления выходного сигнала.

Преимущества

• Высокая точность: 16-битная разрешающая способность обеспечивает точное преобразование цифрового сигнала в аналоговый.
• Быстрое время установления: Типичное время установления выходного сигнала составляет всего 500 нс, что позволяет использовать компонент в высокоскоростных приложениях.
• Широкий диапазон рабочих температур: Устройство способно работать в температурном диапазоне от -40°C до 125°C, что делает его подходящим для применения в суровых условиях.
• Экономичность: Низкое потребление энергии делает этот ЦАП подходящим для использования в портативных и энергоэффективных устройствах.

Недостатки

• Не имеет встроенного буфера выходного сигнала: Для некоторых приложений может требоваться дополнительный внешний буфер.
• Требует внешнего источника опорного напряжения: Это может усложнить проектирование и увеличить количество используемых компонентов.

Типовое использование

• Управление прецизионными аналоговыми сигналами в измерительном оборудовании.
• Генераторы сигналов в системах связи.
• Преобразователи данных в системах управления и автоматизации.
• Аудиоусилителей и других аналоговых аудиосистемах.
• Медицинское оборудование для высокоточных измерений.

Рекомендации по применению

• Необходимо соблюдать правильную разводку на плате для минимизации шумов и помех.
• Следует использовать стабильные и точные внешние источники питания и опорного напряжения.
• Для повышения точности при высоких частотах рекомендуется использовать внешние фильтры.

Основные технические характеристики

• Количество бит: 16
• Количество ЦАП: 2
• Время установления: 500 нс (типичное)
• Тип выхода: Токовый, небуферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Аналоговое напряжение питания: 2.7 В – 5.5 В
• Цифровое напряжение питания: 2.7 В – 5.5 В
• ИНЛ/ДНЛ: ±2 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C – 125°C

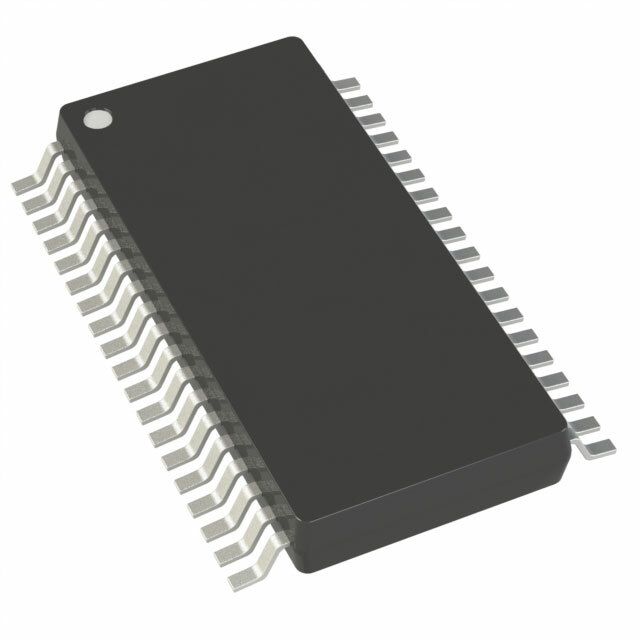

• Корпус / размер: 38-TSSOP (4.40 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• Analog Devices AD5542A: 16-битный ЦАП с аналогичными характеристиками.
• Texas Instruments DAC8811: Альтернативный 16-битный ЦАП с разными характеристиками времени установления и интерфейсом.
• Maxim Integrated MAX5825: 16-битный двухканальный ЦАП с аналогичным напряжением питания и характеристиками.

Используя AD5547BRUZ в вашем проекте, вы получите высокоточную и надежную функциональность, подходящую для самых разных приложений от измерительного оборудования до систем управления и автоматики.
