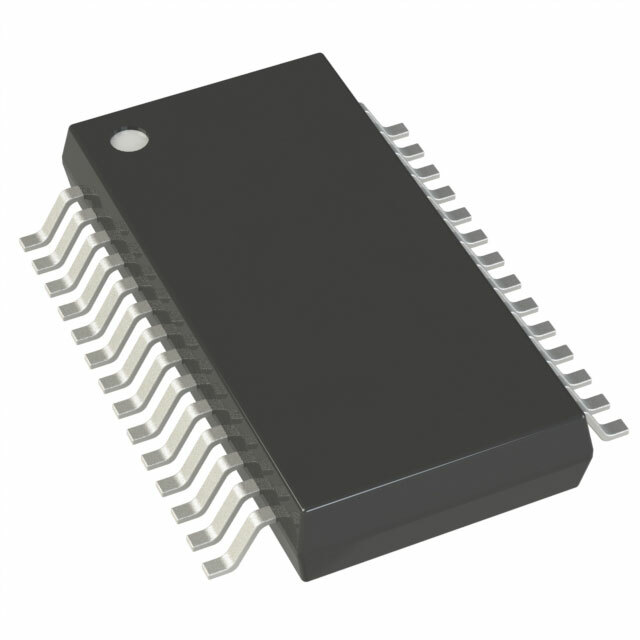

AD5544BRSZ-REEL7

AD5544BRSZ-REEL7 от Analog Devices

Общее описание

AD5544BRSZ-REEL7 — это высокоточный 16-битный цифро-аналоговый преобразователь (ЦАП) с четырьмя независимыми каналами от компании Analog Devices. Он предназначен для применения в системах, требующих точного аналогового сигнала на выходе. Устройство обладает отличными характеристиками линейности и низким уровнем шума, что делает его идеальным выбором для прецизионных измерительных систем и автоматизированных тестовых установок.

Преимущества

• Высокая точность и стабильность: 16-битная разрядность обеспечивает высокую точность преобразования.
• Малое время установления: Типичное время установления составляет 900 нс, что дает возможность использования в высокоскоростных приложениях.
• Низкий уровень шума: Минимизация ошибок и помех.
• Широкий диапазон входного напряжения: Возможность питания от источников напряжения 2.7 В до 5.5 В.

Недостатки

• Необходимость внешнего опорного напряжения: Устройство требует наличия внешнего источника опорного напряжения для работы.
• Отсутствие дифференциального выхода: Может быть ограничением в некоторых специализированных приложениях.

Типовое использование

• Прецизионные измерительные системы
• Автоматизированные тестовые установки
• Калибровочные системы
• Управление процессами
• Медицинские приборы

Рекомендации по применению

1. Выбор источника опорного напряжения: Убедитесь, что выбранный источник обладает высокой стабильностью и низким уровнем шума.
2. Разводка печатной платы: Используйте правильные практики разводки, чтобы минимизировать шум и помехи. Разделяйте аналоговую и цифровую земли.
3. Питание: Обеспечьте стабильное и чистое питание для устройства, используя подходящие фильтры.
4. Интерфейс SPI: Подключите устройство к микроконтроллеру или процессору через интерфейс SPI для управления и настройки.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП-ов: 4
• Время установления: 900 нс (типично)
• Тип выхода: Токовый, небуферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: SPI
• Тип опорного напряжения: Внешний
• Напряжение питания (аналог): 2.7 В ~ 5.5 В
• Напряжение питания (цифровой): 2.7 В ~ 5.5 В
• ИНЛ/ДНЛ (LSB): ±1 (макс), ±1 (макс)
• Архитектура: R-2R
• Рабочая температура: -40°C ~ 125°C
• Корпус / форм-фактор: 28-выводной SSOP (5.30 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5542ACBZ-REEL7: Одноканальный ЦАП с аналогичными характеристиками.
• MAX5216LGT+: 16-битный цифровой аналоговый преобразователь от Maxim Integrated.
• MCP4922-E/MS: Двухканальный 12-битный ЦАП от Microchip Technology.

AD5544BRSZ-REEL7 предлагает отличное сочетание высокой точности и быстродействия, что делает его идеальным для широкого спектра профессиональных приложений, требующих надежного и точного аналогового вывода.
