AD5542JRZ

AD5542JRZ от Analog Devices

Описание

AD5542JRZ — это 16-битный цифро-аналоговый преобразователь (ЦАП) с одним каналом от компании Analog Devices. Этот ЦАП обеспечивает высокоточное преобразование цифровых сигналов в аналоговый вид, что делает его идеально подходящим для разнообразных высокоточных приложений.

Преимущества

• Высокая точность: Обеспечивает 16-битное разрешение с отличными параметрами линейности.
• Быстрое время отклика: Время установления составляет примерно 1 мкс.
• Гибкость в работе: Широкий диапазон питающих напряжений от 2.7В до 5.5В.
• Разнообразие интерфейсов: Поддержка интерфейсов SPI и DSP для удобной интеграции.

Недостатки

• Не буферированный выход: Требуется внешняя буферизация для некоторых приложений.
• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до +70°C может ограничить применение в экстремальных условиях.

Типовое использование

• Прецизионные измерительные системы
• Управление двигателями
• Контроль процессов и автоматизация
• Медицинская электроника
• Телекоммуникационные системы

Рекомендации по применению

• Следует применять внешний опорный источник напряжения для достижения максимальной точности.
• Из-за отсутствия внутреннего буфера может потребоваться внешний операционный усилитель для некоторых приложений.

Основные технические характеристики

• Разрешение: 16 бит
• Количество каналов: 1
• Время установления: 1 мкс (типичное)
• Тип выхода: Напряжение - не буферированный
• Поддерживаемые интерфейсы: SPI, DSP
• Тип опорного напряжения: Внешний
• Питающее напряжение (аналоговое и цифровое): 2.7В ~ 5.5В
• ИНЛ/ДНЛ (LSB): ±0.5, ±0.5
• Архитектура: R-2R
• Рабочий температурный диапазон: от 0°C до +70°C

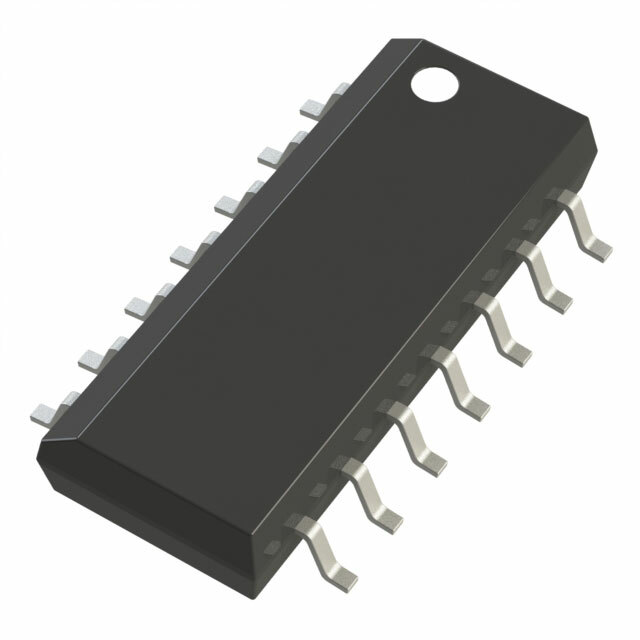

• Корпус: 14-SOIC (3.90mm ширина), Surface Mount

Возможные аналоги

• MCP4921 от Microchip Technology - ЦАП на 12 бит с интерфейсом SPI
• DAC8568 от Texas Instruments - 16-битный многоканальный ЦАП
• LTC2640 от Analog Devices - 12/14/16 битный монолитный ЦАП

Заключение

AD5542JRZ — это надежный и точный 16-битный цифро-аналоговый преобразователь от Analog Devices, который найдет свое применение в различных прецизионных и высокоточных системах.
